Optosigma的西格玛光机系列提供了一系列光束整形扩散板（MDFPC），其主要包括以下型号：MDFPC-30-60/10D、MDFPC-30-60/1D、MDFPC-30-30/5D、MDFPC-52-60/10D、MDFPC-52-60/1D、MDFPC-52-30/5D。这些扩散板采用聚碳酸酯材料制成，厚度大约为0.25mm。这些扩散片能够对中心波长在400至1100nm范围内的光束进行整形，其透过率在85%至90%之间，这一数值会因扩散角的不同而有所变化。扩散片的角度公差为±15%（当发散角大于10°时）和±1.5°（当发散角小于或等于10°时）。椭圆漫射体的折射率为1.586，提供φ30mm和φ52mm两种尺寸，其扩散角度（长轴×短轴）分别为60x10°、60x1°和30x5°。Optosigma的西格玛光机系列提供了多种规格的光束整形扩散板，这些板以聚碳酸酯为材料，具有特定的厚度和光学特性，用于在不同波长和角度下对光束进行整形和扩散。
椭圆散射片MDFPC共同指标
|
材质 |
聚碳酸酯 |
|
厚度 |
约0.25mm |
|
中心波长 |
400～1100nm |
|
透过率 |
85～90％（随扩散角而异） |
|
角度公差 |
±15%（发散角＞10°），±1.5°（发散角≦10°） |
|
折射率 |
1.586 |
椭圆散射片使用示意图
西格玛光机Optosigma工程散射片具有比其他扩散板高的透过率，可以得到单方向扩散的扩散光。工程散射片可以用于在流体观察中使用的线光或激光喷墨器。
西格玛光机Optosigma工程散射片元件表面加工为随机的微小透镜，而且一个一个的透镜将光束呈椭圆状发散。由于光束不会向无关方向散射或反射而引起大量的光量损失，无论照射到元件面内的任何部位都会射出相同样式的椭圆，所以不需要像透镜那样的光轴调节，通过旋转元件可以改变椭圆的朝向。

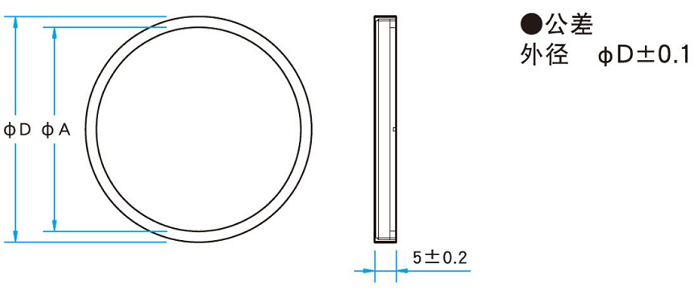

椭圆散射片外形图

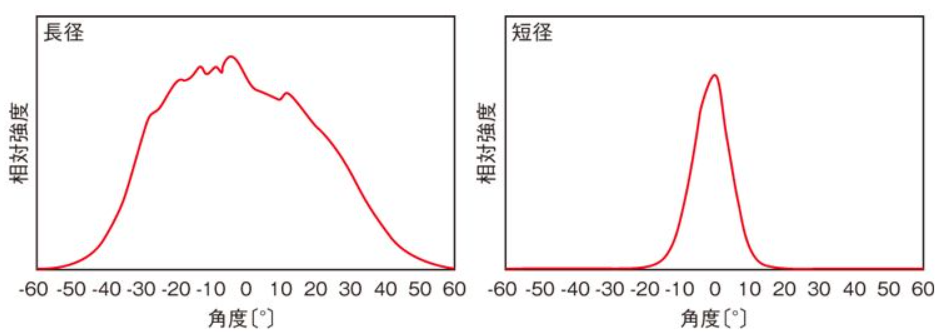

椭圆散射片扩散角特性（参考数据）
|
型号 |
框外径 φD |
有效直径 φA |
椭圆扩散角（长轴×短轴） |
|
MDFPC-30-60/10D |
φ30mm |
φ22mm |
60x10° |
|
MDFPC-30-60/1D |
φ30mm |
φ22mm |
60x1° |
|
MDFPC-30-30/5D |
φ30mm |
φ22mm |
30x5° |
|
MDFPC-52-60/10D |
φ52mm |
φ47mm |
60x10° |
|
MDFPC-52-60/1D |
φ52mm |
φ47mm |
60x1° |
|
MDFPC-52-30/5D |
φ52mm |
φ47mm |
30x5° |
▶可加工无框产品或非标准尺寸的产品。
▶也可制造发散形状呈圆形分布的产品。
注意：
▶虽然也可用于激光，但散射的光束将不再聚焦在一点上。
▶请不要使用酒精或蒸馏水以外的溶剂清洗。
▶元件表面很纤细，请不要用坚硬的物体推压或摩擦。元件的表面清洁，请使用浸过酒精的透镜清洁用纸。
▶由于可能引起元件的变形或熔融，请不要使用高输出激光或高能量的脉冲激光。
