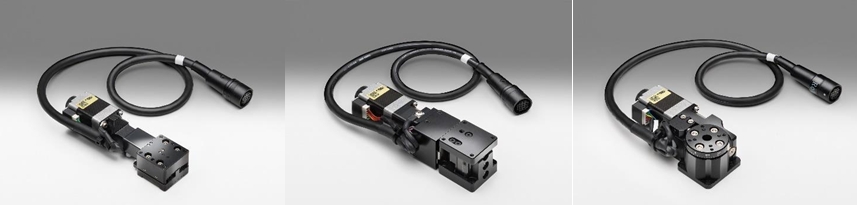

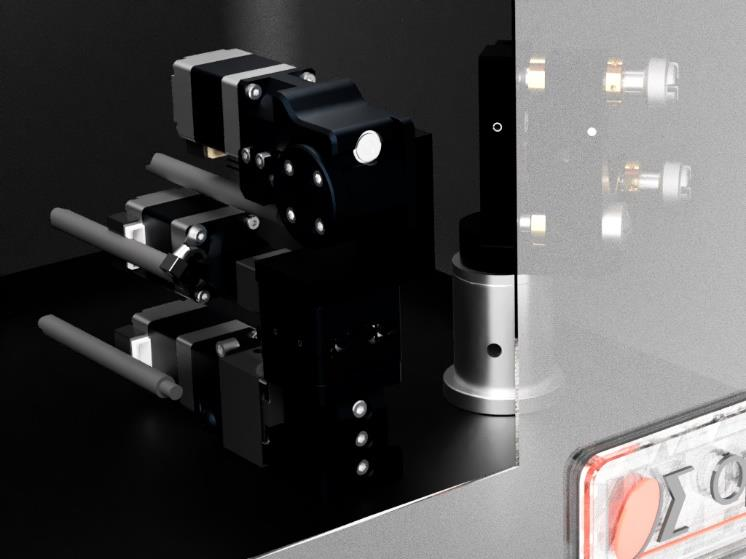

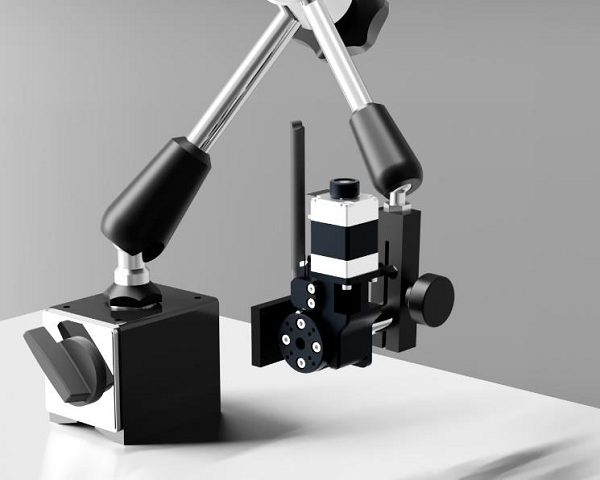

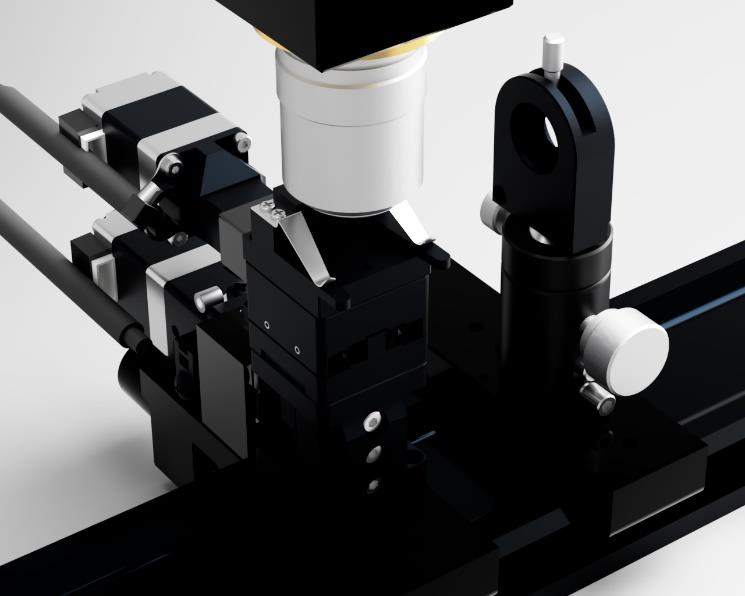

OSCM25-10X（X轴）,OSCM25-5ZF（Z轴）,OSCM-25YAW（旋转）西格玛光机超小型自动滑台

型号

OSCM25-10X

OSCM25-5ZF

OSCM-25YAW

机械技术指标

行程〔mm〕

10

5

逆时针旋转CCW方向无限制，顺时针旋转方向在0度附近处停止

台面尺寸〔mm〕

25×25mm

25×25mm

φ25mm

丝杠、驱动机构

滚珠丝杠直径φ3mm导程1mm

精密丝杠φ4mm导程0.5mm

蜗轮蜗杆 (1:72)

导轨形式

十字交叉滚柱

十字交叉滚柱

滚动轴承

平台台面材料

钢材

铝合金

铝合金·铝青铜

表面处理

黑铬

黑色氧化

黑色氧化

自重〔kg〕

0.25

0.3

0.25

精度技术指标

分辨率

(整步)

2μm/脉冲

1μm/脉冲

0.01°/脉冲

(半步)

1μm/脉冲

0.5μm/脉冲

0.005°/脉冲

最大速度

10mm/sec

1mm/sec

30°/sec

定位精度

15μm

-

0.2°

重复定位精度

3μm

5μm

0.02°

承载能力〔N〕

19.6（2.0kgf）

9.8（1.0kgf）

9.8（1.0kgf）

扭矩刚度

俯仰〔″/N・cm〕

10

25

10

偏摆〔″/N・cm〕

10

15

-

转动〔″/N・cm〕

5

25

-

空行程〔μm〕

5μm

10μm

0.05°

传动副间隙〔μm〕

1

1

1

平行度〔μm〕

30

60

50

台面跳动量〔μm〕

-

-

30

运动平行度〔μm〕

20

30

-

俯仰〔″〕/偏摆〔″〕

100/60

60/-

-

传感器

传感器型号

微型光电传感器：GP1S092HCPIF(夏普(株))

BP4SWA((株)Metrol)

极限位置传感器

有(常闭)

有(常开)

原点传感器

无

电机/传感器技术指标

电机

类型

5相步进电机 0.35A/相  (ORIENTAL MOTOR(株))

型号

PK513PB-C9（□20mm）

步距角

0.72°

传感器

电源电压

DC5～24V±10％

消耗电流

40mA以下（单个传感器20mA以下)

20mA以下

输出端电气

NPN集电极开路输出  DC30V以下50mA以下

接触式

信号的含义

遮光时：输出晶体管OFF(截止)

有(常开)

推荐选用的驱动器/控制器型号

制御系

驱动器

SG-5MA、MC-S0514ZU、SG-514MSC

控制器

GSC-01、GSC-02、SHOT-302GS、SHOT-304GS、SHOT-702、 HIT-M/HIT-S、PGC-04-U
