西格玛光机/OptoSigma/Sigmakoki所采用的高精度Z轴平台，融合了精密滚珠丝杠与精密十字交叉滚柱导轨技术，主体材质为钢材，具备出色的刚性和强大的承载能力。当与3轴平台控制器HSC-103协同作业时，相较于以往的控制设备，能够显著降低噪声与振动，提升整体性能。
西格玛光机/OptoSigma/Sigmakoki的精密自动滑台/高精度Z轴平台/高精度Z轴电动平移台/高精度Z轴电动位移台/HST-Z轴列表如下HST-50Z，HST-100Z，HST-200Z。台面尺寸横轴均是165mm，竖轴分别为165mm、220mm、420mm，其中台面中心高度分别为155mm、205mm、360mm，行程范围为50mm-200mm，承载能力均为98N。
|
型号 |
台面尺寸 |
台面中心高度 |
行程 |
承载能力 |
|
HST-50Z |
165x165mm |
155mm |
50mm |
98N (10.0kgf) |
|
HST-100Z |
165x220mm |
205mm |
100mm |
98N (10.0kgf) |
|
HST-200Z |
165x420mm |
360mm |
200mm |
98N (10.0kgf) |

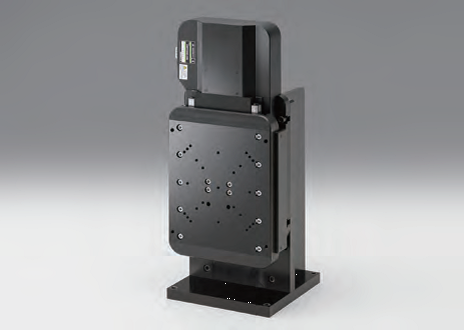

精密自动滑台/高精度Z轴平台/高精度Z轴电动平移台/高精度Z轴电动位移台/HST-Z轴
|
型号 |
HST-50Z |
HST-100Z |
HST-200Z |
||
|
机械技术指标 |
行程〔mm〕 |
50 |
100 |
200 |
|
|
台面尺寸〔mm〕 |
165×165 |
165×220 |
165×420 |
||
|
丝杠〔mm〕 |
滚珠丝杠直径φ10导程2 |
滚珠丝杠直径φ10导程2 |
滚珠丝杠直径φ10导程2 |
||
|
导轨形式 |
十字交叉滚柱 |
十字交叉滚柱 |
十字交叉滚柱 |
||
|
主要材料 |
钢材 |
钢材 |
钢材 |
||
|
自重〔kg〕 |
13 |
14.9 |
27.0 |
||
|
精度 技术指标 |
分辨率 |
（整步）〔μm/脉冲〕 |
4 |
4 |
4 |
|
（半步）〔μm/脉冲〕 |
2 |
2 |
2 |
||
|
最大速度〔mm/sec〕 |
10 |
10 |
10※ |
||
|
定位精度〔μm〕 |
5 |
7 |
8 |
||
|
重复定位精度〔μm〕 |
2 |
2 |
2 |
||
|
承载能力〔N〕 |
98（10.0kgf） |
98（10.0kgf） |
98（10.0kgf） |
||
|
扭矩刚度 |
俯仰〔″/N·cm〕 |
0.015（Y俯仰） |
0.020（Y俯仰） |
0.030（Y俯仰） |
|
|
偏摆〔″/N·cm〕 |
0.01（X俯仰） |
0.015（X俯仰） |
0.020（X俯仰） |
||
|
转动〔″/N·cm〕 |
0.005 |
0.015 |
0.015 |
||
|
空行程〔μm〕 |
1 |
1 |
1 |
||
|
传动副间隙〔μm〕 |
1 |
1 |
1 |
||
|
Z轴垂直度〔μm〕 |
10 |
15 |
25 |
||
|
俯仰〔″〕/偏摆〔″〕 |
25/15 |
25/20 |
25/25 |
||
|
传感器 |
传感器型号 |
微型光电传感器：GP1S092HCPIF（夏普（株）） |
|||
|
极限位置传感器 |
有（常闭） |
有（常闭） |
有（常闭） |
||
|
原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
近接原点传感器 |
有（常开） |
有（常开） |
有（常开） |
||
|
电机／传感器技术指标 |
||||
|
电机 |
类型 |
5相步进电机 1.4A/相（ORIENTAL MOTOR（株）） |
||
|
型号 |
PKP544N18B（□42mm） |
PKP544N18B（□42mm） |
PKP546N18B（□42mm） |
|
|
步距角 |
0.72° |
|||
|
传感器 |
电源电压 |
DC5〜24V±10% |
||
|
消耗电流 |
80mA以下（单个传感器20mA以下） |
|||
|
输出端电气特性 |
NPN集电极开路输出 DC30V以下50mA以下 |
|||
|
信号的含义 |
遮光时:输出晶体管OFF(截止）:极限位置传感器 遮光时:输出晶体管ON(导通）:原点传感器，近接原点传感器 |
|||
|
电缆型号 |
||||
|
电缆 |
驱动器电缆 |
D15D15A-CA |
||
|
推荐选用的驱动器／控制器型号 |
||||
|
电器系统 |
驱动器 |
SG-5M，MC-S0514ZU，SG-514MSC，MC-7514PCL |
||
|
控制器 |
HSC-103，SHOT-302GS，SHOT-304GS，HIT-M·HIT-SH, PGC-04-U |
|||
