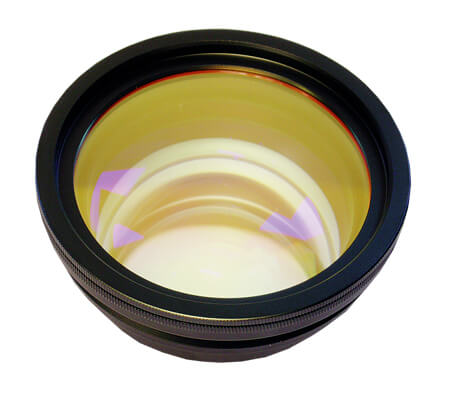

F-Theta透镜旨在确保在成像平面上实现均匀的焦平面，适用于扫描和雕刻应用，这些应用通常涉及使用高功率激光和旋转镜组来扫描特定区域。这些透镜针对Nd:YAG激光进行了优化，提供1064nm、532nm和355nm三种波长选择。F-Theta透镜的直径有90mm和104mm两种规格，焦距则包括254mm、330mm和420mm三种选项。
F-Theta扫描透镜1064nm的标准品型号
|
Eksma场镜型号 |
焦距mm |
工作距离mm |
扫描场mm2 |
最大扫描角度 |
聚焦光斑大小 |
透镜直径mm |
|
150-1001 |
100 |
114 |
70x70 |
±28° |
16μm |
90 |
|
150-1601 |
160 |
176 |
110x110 |
±28° |
26μm |
90 |
|
150-2101 |
210 |
232 |
140x140 |
±28° |
34μm |
90 |
|
150-2541 |
254 |
287 |
175x175 |
±28° |
31μm |
90 |
|
150-2901 |
290 |
324 |
200x200 |
±28° |
31μm |
90 |
|
150-3301 |
330 |
355 |
220x220 |
±28° |
40μm |
90 |
|
150-4201 |
420 |
465 |
300x300 |
±28° |
50μm |
90 |
|
151-1631 |
163 |
185 |
110x110 |
±28° |
17 |
104 |
|
151-2101 |
210 |
255 |
150x150 |
±28° |
24 |
104 |
|
151-2541 |
254 |
285 |
175x175 |
±28° |
31 |
104 |
|
151-4201 |
420 |
467 |
300x300 |
±28° |
55 |
104 |
|
151-6501 |
650 |
697 |
400x400 |
±28° |
85 |
104 |
F-Theta扫描透镜适用于Nd:YAG激光器的基频(1064nm)波长。Eksma场镜最大扫描角度是正负28度，透过直径有90mm和104mm两种。
F-Theta场镜532nm的标准品型号
|
Eksma场镜型号 |
焦距mm |
工作距离mm |
扫描场mm2 |
最大扫描角度 |
输入光束直径 |
透镜直径mm |
|
150-1002 |
100 |
114 |
70x70 |
±28° |
12mm |
90 |
|
150-1602 |
160 |
180 |
110x110 |
±28° |
12mm |
90 |
用于Nd:YAG激光的二次谐波(532nm)的F-Theta场镜。
F-Theta透镜355nm的标准品型号
|
平场聚焦镜型号 |
透镜直径 |
焦距mm |
工作距离mm |
扫描场mm2 |
最大扫描角度 |
聚焦光斑大小 |
|
150-1003D1 |
104mm |
100 |
126 |
70x70 |
±25° |
10μm |
|
150-1603 |
90mm |
160 |
186 |
110x110 |
±25° |
15μm |
用于Nd：YAG激光三次谐波355nm的平场聚焦镜。

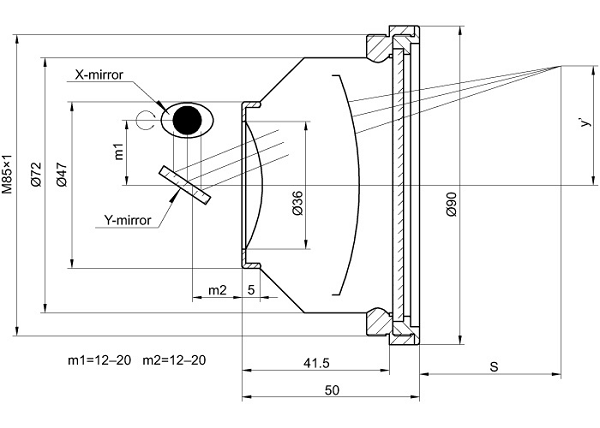

F-Theta场镜尺寸
