EKSMA线形、正方形、圆形平顶光束整形器如何选型，附型号列表

作者：维尔克斯时间：2025-5-12 4:54:58

EKSMA拥有三个产品系列，专注于提供平顶光束整形器，具体型号为FBSL（线形）、FBS2（方形）和FBSR（圆形）DOE。这些器件设计用于将高斯光束整形为所需的轮廓。为了简化客户的选择过程，我们已将EKSMA的标准平顶光束整形器型号整理成列表，便于查询和评估。另外，EKSMA还能提供定制化的平顶光束整形透镜服务，可根据客户指定的波长和入射光束直径等参数进行非标定制。

-FBSL光束整形器可产生狭窄而均匀的线形平顶光斑。

-FBS2光束整形器可生成正方形均匀的平顶光斑。

-FBSR光束整形器可生成圆形均匀的平顶光斑。

这三种高斯整平顶光束整形器的工作波长有1064/1030/532/515/355/343nm，入射光直径@ 1/e²有1.0~6.0mm多个款式。

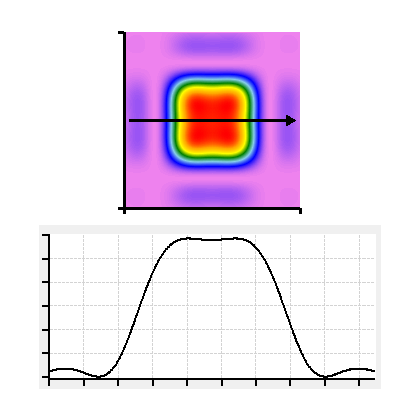

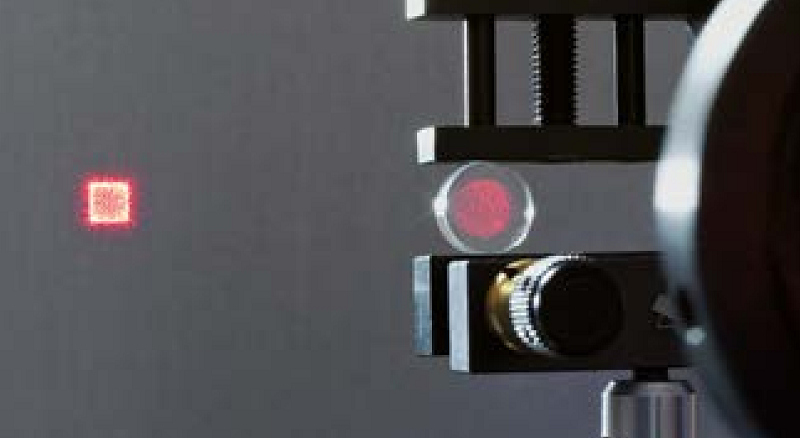

FBS2正方形平顶光束整形器的描述：

FBS2光束整形器可将高斯光转换为正方形平顶光。这种光束整形DOE在生成的正方形的光斑尺寸通常小于100微米，可通过聚焦镜缩放。每个FBS2光束整形器都有特定的入射光束（@1/e²）和波长。

FBS2正方形平顶光束整形器生成的平顶光斑相关参数：

光斑参数	参数数值
平顶光斑尺寸	约2×λ×f/d，其中f=焦距，d=光束直径@1/e2
效率	最高90%
均匀性	约±2.5%（相对于平顶光斑的平均光强）

FBS2线形平顶光透镜标准品：

型号	工作波长	入射光直径@ 1/e²
FBS2-1064-1.0	1064 nm	1.0 mm
FBS2-1064-1.5	1064 nm	1.5 mm
FBS2-1064-2.0	1064 nm	2.0 mm
FBS2-1064-2.5	1064 nm	2.5 mm
FBS2-1064-3.0	1064 nm	3.0 mm
FBS2-1064-3.5	1064 nm	3.5 mm
FBS2-1064-4.0	1064 nm	4.0 mm
FBS2-1064-4.5	1064 nm	4.5 mm
FBS2-1064-5.0	1064 nm	5.0 mm
FBS2-1064-5.5	1064 nm	5.5 mm
FBS2-1064-6.0	1064 nm	6.0 mm
FBS2-1030-1.0	1030 nm	1.0 mm
FBS2-1030-1.5	1030 nm	1.5 mm
FBS2-1030-2.0	1030 nm	2.0 mm
FBS2-1030-2.5	1030 nm	2.5 mm
FBS2-1030-3.0	1030 nm	3.0 mm
FBS2-1030-3.5	1030 nm	3.5 mm
FBS2-1030-4.0	1030 nm	4.0 mm
FBS2-1030-4.5	1030 nm	4.5 mm
FBS2-1030-5.0	1030 nm	5.0 mm
FBS2-1030-5.5	1030 nm	5.5 mm
FBS2-1030-6.0	1030 nm	6.0 mm
FBS2-532-1.0	532 nm	1.0 mm
FBS2-532-1.5	532 nm	1.5 mm
FBS2-532-2.0	532 nm	2.0 mm
FBS2-532-2.5	532 nm	2.5 mm
FBS2-532-3.0	532 nm	3.0 mm
FBS2-532-3.5	532 nm	3.5 mm
FBS2-532-4.0	532 nm	4.0 mm
FBS2-532-4.5	532 nm	4.5 mm
FBS2-532-5.0	532 nm	5.0 mm
FBS2-532-5.5	532 nm	5.5 mm
FBS2-532-6.0	532 nm	6.0 mm
FBS2-515-1.0	515 nm	1.0 mm
FBS2-515-1.5	515 nm	1.5 mm
FBS2-515-2.0	515 nm	2.0 mm
FBS2-515-2.5	515 nm	2.5 mm
FBS2-515-3.0	515 nm	3.0 mm
FBS2-515-3.5	515 nm	3.5 mm
FBS2-515-4.0	515 nm	4.0 mm
FBS2-515-4.5	515 nm	4.5 mm
FBS2-515-5.0	515 nm	5.0 mm
FBS2-515-5.5	515 nm	5.5 mm
FBS2-515-6.0	515 nm	6.0 mm
FBS2-355-1.0	355 nm	1.0 mm
FBS2-355-1.5	355 nm	1.5 mm
FBS2-355-2.0	355 nm	2.0 mm
FBS2-355-2.5	355 nm	2.5 mm
FBS2-355-3.0	355 nm	3.0 mm
FBS2-355-3.5	355 nm	3.5 mm
FBS2-355-4.0	355 nm	4.0 mm
FBS2-355-4.5	355 nm	4.5 mm
FBS2-355-5.0	355 nm	5.0 mm
FBS2-355-5.5	355 nm	5.5 mm
FBS2-355-6.0	355 nm	6.0 mm
FBS2-343-1.0	343 nm	1.0 mm
FBS2-343-1.5	343 nm	1.5 mm
FBS2-343-2.0	343 nm	2.0 mm
FBS2-343-2.5	343 nm	2.5 mm
FBS2-343-3.0	343 nm	3.0 mm
FBS2-343-3.5	343 nm	3.5 mm
FBS2-343-4.0	343 nm	4.0 mm
FBS2-343-4.5	343 nm	4.5 mm
FBS2-343-5.0	343 nm	5.0 mm
FBS2-343-5.5	343 nm	5.5 mm
FBS2-343-6.0	343 nm	6.0 mm

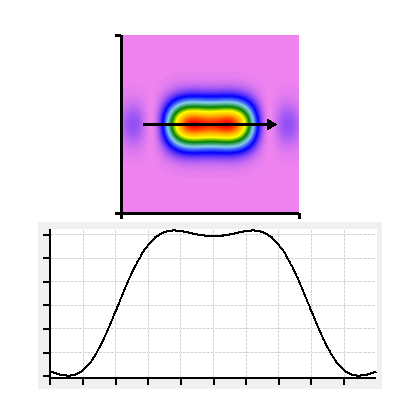

FBSL线形平顶光透镜的描述：

FBSL光束整形器可产生狭窄而均匀的线形平顶光斑。这种光束整形DOE沿长轴方向生成平顶光强分布，同时在短轴方向保持高斯分布，从而做到宽度尽可能小。光斑长宽比约为1.6:1@1/e²或2.2:1@FWHM。FBSL 系列平顶光束整形器是专为生成方形平顶轮廓而设计的单件光学元件，每个FBSL光束整形器都有特定的入射光束（@1/e²）和波长。

FBSL线形平顶光透镜生成的平顶光斑相关参数：

光斑参数	参数数值
平顶光斑长度	约2×λ×f/d，其中f=焦距，d=光束直径@1/e2
光斑宽度	约为入射的高斯光直径
效率	最高92.5%
均匀性	约±2.5%（相对于平顶光斑的平均光强）

FBSL线形平顶光透镜标准品：

型号	工作波长	入射光直径@ 1/e²
FBSL-1064-1.0	1064 nm	1.0 mm
FBSL-1064-1.5	1064 nm	1.5 mm
FBSL-1064-2.0	1064 nm	2.0 mm
FBSL-1064-2.5	1064 nm	2.5 mm
FBSL-1064-3.0	1064 nm	3.0 mm
FBSL-1064-3.5	1064 nm	3.5 mm
FBSL-1064-4.0	1064 nm	4.0 mm
FBSL-1064-4.5	1064 nm	4.5 mm
FBSL-1064-5.0	1064 nm	5.0 mm
FBSL-1064-5.5	1064 nm	5.5 mm
FBSL-1064-6.0	1064 nm	6.0 mm
FBSL-1030-1.0	1030 nm	1.0 mm
FBSL-1030-1.5	1030 nm	1.5 mm
FBSL-1030-2.0	1030 nm	2.0 mm
FBSL-1030-2.5	1030 nm	2.5 mm
FBSL-1030-3.0	1030 nm	3.0 mm
FBSL-1030-3.5	1030 nm	3.5 mm
FBSL-1030-4.0	1030 nm	4.0 mm
FBSL-1030-4.5	1030 nm	4.5 mm
FBSL-1030-5.0	1030 nm	5.0 mm
FBSL-1030-5.5	1030 nm	5.5 mm
FBSL-1030-6.0	1030 nm	6.0 mm
FBSL-532-1.0	532 nm	1.0 mm
FBSL-532-1.5	532 nm	1.5 mm
FBSL-532-2.0	532 nm	2.0 mm
FBSL-532-2.5	532 nm	2.5 mm
FBSL-532-3.0	532 nm	3.0 mm
FBSL-532-3.5	532 nm	3.5 mm
FBSL-532-4.0	532 nm	4.0 mm
FBSL-532-4.5	532 nm	4.5 mm
FBSL-532-5.0	532 nm	5.0 mm
FBSL-532-5.5	532 nm	5.5 mm
FBSL-532-6.0	532 nm	6.0 mm
FBSL-515-1.0	515 nm	1.0 mm
FBSL-515-1.5	515 nm	1.5 mm
FBSL-515-2.0	515 nm	2.0 mm
FBSL-515-2.5	515 nm	2.5 mm
FBSL-515-3.0	515 nm	3.0 mm
FBSL-515-3.5	515 nm	3.5 mm
FBSL-515-4.0	515 nm	4.0 mm
FBSL-515-4.5	515 nm	4.5 mm
FBSL-515-5.0	515 nm	5.0 mm
FBSL-515-5.5	515 nm	5.5 mm
FBSL-515-6.0	515 nm	6.0 mm
FBSL-355-1.0	355 nm	1.0 mm
FBSL-355-1.5	355 nm	1.5 mm
FBSL-355-2.0	355 nm	2.0 mm
FBSL-355-2.5	355 nm	2.5 mm
FBSL-355-3.0	355 nm	3.0 mm
FBSL-355-3.5	355 nm	3.5 mm
FBSL-355-4.0	355 nm	4.0 mm
FBSL-355-4.5	355 nm	4.5 mm
FBSL-355-5.0	355 nm	5.0 mm
FBSL-355-5.5	355 nm	5.5 mm
FBSL-355-6.0	355 nm	6.0 mm
FBSL-343-1.0	343 nm	1.0 mm
FBSL-343-1.5	343 nm	1.5 mm
FBSL-343-2.0	343 nm	2.0 mm
FBSL-343-2.5	343 nm	2.5 mm
FBSL-343-3.0	343 nm	3.0 mm
FBSL-343-3.5	343 nm	3.5 mm
FBSL-343-4.0	343 nm	4.0 mm
FBSL-343-4.5	343 nm	4.5 mm
FBSL-343-5.0	343 nm	5.0 mm
FBSL-343-5.5	343 nm	5.5 mm
FBSL-343-6.0	343 nm	6.0 mm

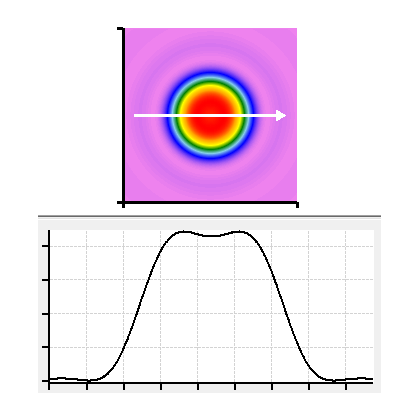

FBSR圆形光束整形镜的描述：

FBSR圆形光束整形镜可生成圆形均匀的平顶光斑。EKSMA平顶光束整形器每个都有特定的输入光束直径，公差为±5%。FBSR圆形光束整形镜可达>99%的透过率。FBSR光束整形器生成的平顶光斑宽度是衍射极限的约1.5倍，平顶的尺寸通常小于100微米，可通过不同的聚焦镜缩放。

FBSR圆形光束整形镜生成的平顶光斑相关参数：

光斑参数	参数数值
平顶光斑尺寸	约2×λ×f/d，其中f=焦距，d=光束直径@1/e2
效率	最高95%
均匀性	约±2.5%（相对于平顶光斑的平均光强）

FBSR圆形光束整形镜标准品：

型号	工作波长	入射光直径@ 1/e²
FBSR-1064-1.0	1064 nm	1.0 mm
FBSR-1064-1.5	1064 nm	1.5 mm
FBSR-1064-2.0	1064 nm	2.0 mm
FBSR-1064-2.5	1064 nm	2.5 mm
FBSR-1064-3.0	1064 nm	3.0 mm
FBSR-1064-3.5	1064 nm	3.5 mm
FBSR-1064-4.0	1064 nm	4.0 mm
FBSR-1064-4.5	1064 nm	4.5 mm
FBSR-1064-5.0	1064 nm	5.0 mm
FBSR-1064-5.5	1064 nm	5.5 mm
FBSR-1064-6.0	1064 nm	6.0 mm
FBSR-1030-1.0	1030 nm	1.0 mm
FBSR-1030-1.5	1030 nm	1.5 mm
FBSR-1030-2.0	1030 nm	2.0 mm
FBSR-1030-2.5	1030 nm	2.5 mm
FBSR-1030-3.0	1030 nm	3.0 mm
FBSR-1030-3.5	1030 nm	3.5 mm
FBSR-1030-4.0	1030 nm	4.0 mm
FBSR-1030-4.5	1030 nm	4.5 mm
FBSR-1030-5.0	1030 nm	5.0 mm
FBSR-1030-5.5	1030 nm	5.5 mm
FBSR-1030-6.0	1030 nm	6.0 mm
FBSR-532-1.0	532 nm	1.0 mm
FBSR-532-1.5	532 nm	1.5 mm
FBSR-532-2.0	532 nm	2.0 mm
FBSR-532-2.5	532 nm	2.5 mm
FBSR-532-3.0	532 nm	3.0 mm
FBSR-532-3.5	532 nm	3.5 mm
FBSR-532-4.0	532 nm	4.0 mm
FBSR-532-4.5	532 nm	4.5 mm
FBSR-532-5.0	532 nm	5.0 mm
FBSR-532-5.5	532 nm	5.5 mm
FBSR-532-6.0	532 nm	6.0 mm
FBSR-515-1.0	515 nm	1.0 mm
FBSR-515-1.5	515 nm	1.5 mm
FBSR-515-2.0	515 nm	2.0 mm
FBSR-515-2.5	515 nm	2.5 mm
FBSR-515-3.0	515 nm	3.0 mm
FBSR-515-3.5	515 nm	3.5 mm
FBSR-515-4.0	515 nm	4.0 mm
FBSR-515-4.5	515 nm	4.5 mm
FBSR-515-5.0	515 nm	5.0 mm
FBSR-515-5.5	515 nm	5.5 mm
FBSR-515-6.0	515 nm	6.0 mm
FBSR-355-1.0	355 nm	1.0 mm
FBSR-355-1.5	355 nm	1.5 mm
FBSR-355-2.0	355 nm	2.0 mm
FBSR-355-2.5	355 nm	2.5 mm
FBSR-355-3.0	355 nm	3.0 mm
FBSR-355-3.5	355 nm	3.5 mm
FBSR-355-4.0	355 nm	4.0 mm
FBSR-355-4.5	355 nm	4.5 mm
FBSR-355-5.0	355 nm	5.0 mm
FBSR-355-5.5	355 nm	5.5 mm
FBSR-355-6.0	355 nm	6.0 mm
FBSR-343-1.0	343 nm	1.0 mm
FBSR-343-1.5	343 nm	1.5 mm
FBSR-343-2.0	343 nm	2.0 mm
FBSR-343-2.5	343 nm	2.5 mm
FBSR-343-3.0	343 nm	3.0 mm
FBSR-343-3.5	343 nm	3.5 mm
FBSR-343-4.0	343 nm	4.0 mm
FBSR-343-4.5	343 nm	4.5 mm
FBSR-343-5.0	343 nm	5.0 mm
FBSR-343-5.5	343 nm	5.5 mm
FBSR-343-6.0	343 nm	6.0 mm

EKSMA还可根据要求定制平顶光透镜非标准品，定制特定波长和入射光束直径的平顶光透镜。如果你有相关疑问，可以联系我们。
