LAYERTEC是一家创立于1990年的公司，它融合了高精度光学制造技术与多种前沿的涂层技术，包括磁控溅射、离子束溅射（IBS）、热蒸发以及离子辅助电子束蒸发。这些技术使得LAYERTEC能够生产出适用于从真空紫外（130纳米）到近红外（约7微米）波长范围的高品质激光反射镜。LAYERTEC的反射镜产品已经在全球的工业、大学和研究机构中得到了广泛的应用。值得一提的是，具有-10,000fs²群延迟色散（GDD）的高色散反射镜，自十多年前起就已经在市场上销售。
近年来，LAYERTEC成功开发出GDD补偿高达-50000fs2的激光反射镜，目前，棱镜和光栅用于引入和补偿大量色散。然而，这些光学元件会带来很多不便。一种新型的高色散反射镜 至少可以取代其中的部分元件，这使得许多拉伸压缩系统得以小型化，此外，新的应用也成为可能。
技术信息：
|
波长[nm] |
GDD[fs2] |
带宽[nm] |
LIDT[J/cm²] |
吸收率[ppm] |
|
800 |
-50000 |
4 |
80@50fs* 80@50fs** |
|
|
800 |
-3500 |
50 |
135@50fs* 115@50fs**
|
|
|
1030 |
-40000 |
7 |
161@50fs*** |
349±63 |
|
1030 |
-5000 |
35 |
126@40fs*** |
329±119 |
|
1030 |
-1000 |
100 |
154@40fs*** |
34±12 |
|
* AOI 0°，重复频率10kHz，1/e2 162um×130um，使用再生Ti:Sapphire激光器测量 ** A0I 0°，重复频率10 kHz，1/e2 70um×70um，使用再生钛：蓝宝石激光器测量 *** AOI 0°，重复频率10 kHz，1/e2 20um×23um，使用Ti:Sa泵浦TOPAS (COHERENT)测量 |
||||
LAYERTEC反射镜在极高的GDD值还具有高的反射率，反射率是通过CRD测量。LIDT在布达佩斯的Wigner物理研究中心测量，吸光度值由PCI获得。群延迟色散GDD值通过所有可用的方法进行检查。然而，目前还没有商业技术能够在足够宽的光谱范围内测量出-40,000fs2以上的数值。因此，只有个别测量值可以得出结论，LAYERTEC光学元件的GDD为-50000fs2。Layetec从柏林的合作伙伴APE处获得了这些典型的测量值，在此，感谢他们的合作。
下面将介绍高色散激光反射镜的研发现状，为此，LAYERTEC制造并测量了各种具有不同带宽和中心波长的光束。然而，较为先进的计量技术在验证如此高的群延迟色散GDD值时遇到了麻烦。因此，本文只是一份临时报告。
表1：最近制造的高色散反射镜。
|
R |
窄带宽 |
中等带宽 |
宽带宽 |
|
266（待测量） |
|
x(10nm) |
|
|
343 |
x(5nm) |
|
|
|
800 |
x(4nm) |
x(50nm) |
|
|
1030 |
x(7nm) |
x(35nm) |
x(100nm) |

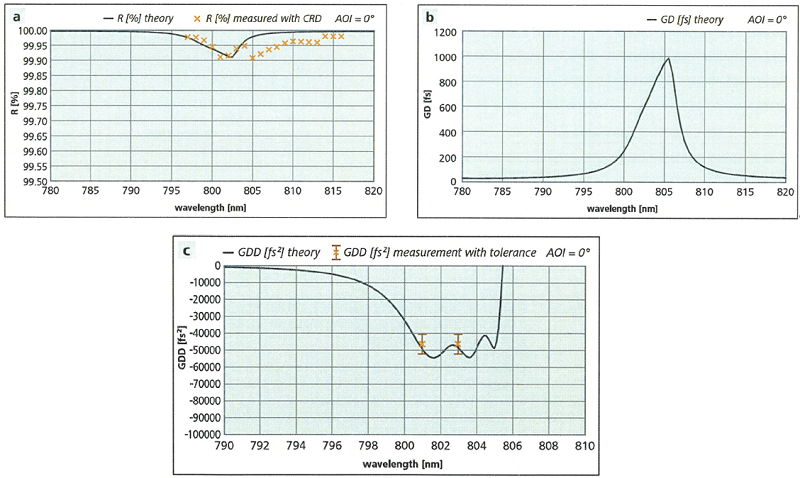

用于800nm的GDD为-50000fs2，窄带宽：
以下是GDD为-50000fs2激光反射镜的反射率(R)，群延迟(GD, Group Delay)和群延迟色散(GDD, Group Delay Dispersion)的曲线图。在超快激光中，群延迟色散GDD用于补偿脉冲展宽或压缩。
图1：800nm窄带宽高色散反射镜的反射率、GD和GDD光谱理论与测量（光谱校准待定）
a）反射率，b）GD，c）GDD

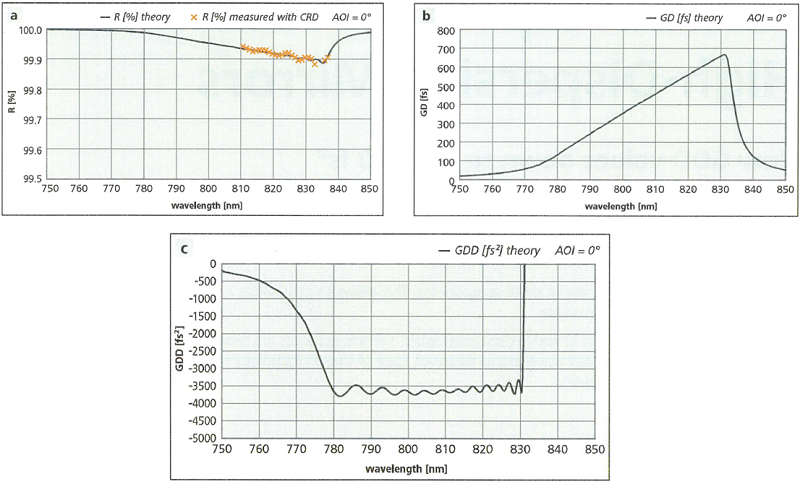

用于800nm的GDD-3500fs2，中等带宽：
图2：中等带宽800nm高色散反射镜的反射率、GD和GDD光谱的理论和测量结果（光谱校准待定）
a）反射率，b）GD，c）GDD

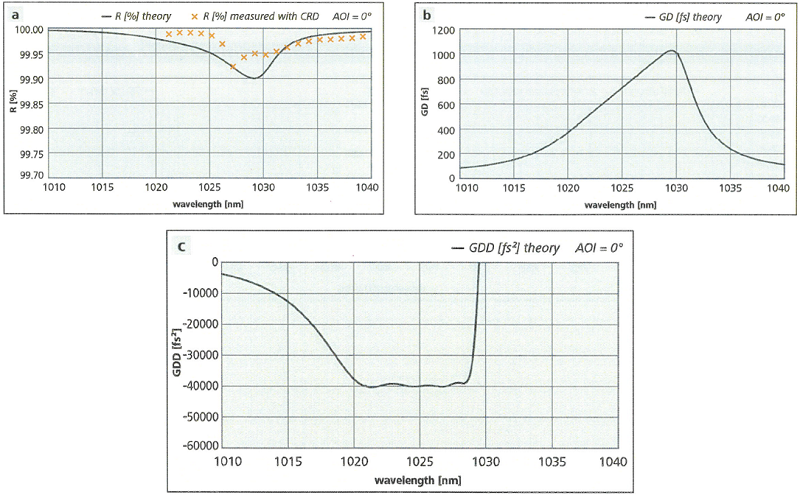

用于1030nm的GDD-40,000fs2，窄带宽：
图3：1030nm窄带宽Layertec反射镜的反射率、GD和GDD光谱的理论和测量结果（光谱校准待定）
a）反射率 b）GD c）GDD

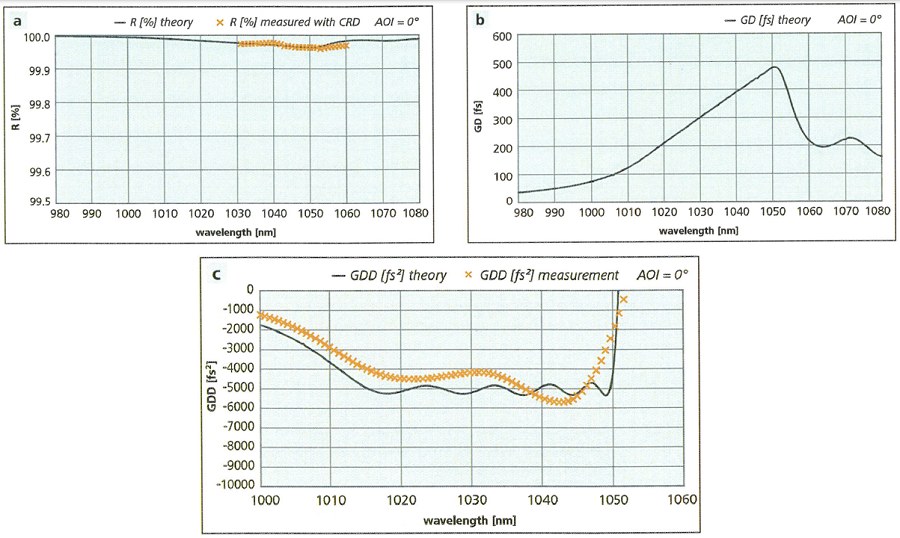

用于1030nm的GDD-5000fs2 ，中等带宽：
图4：1030nm中等带宽高色散镜反射率、GD和GDD光谱的理论和测量结果（光谱校准待定）。
a）反射率 b）GD c）GDD

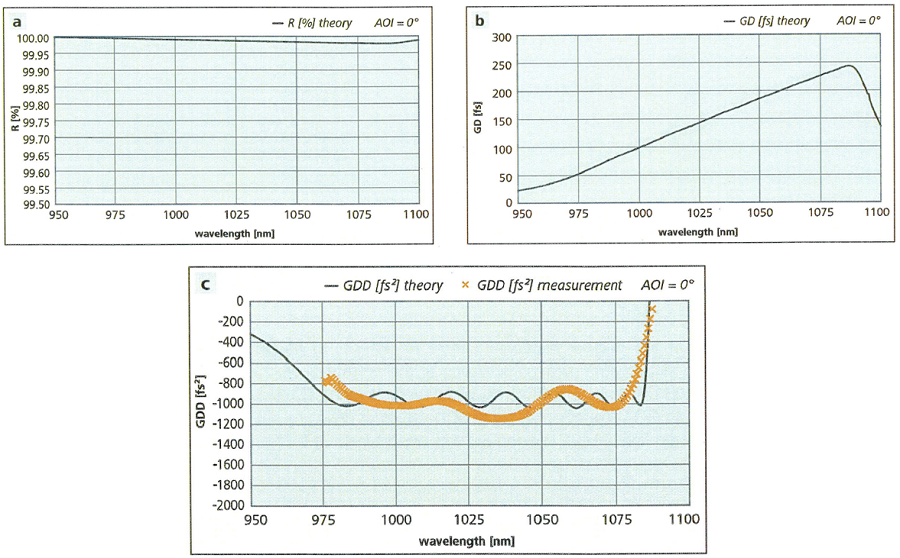

用于1030nm的GDD-1000fs2，宽带宽：
图5：1030nm宽带宽的高色散镜反射率，GD和GDD光谱的理论和测量结果（光谱校准待定）
a）反射率 b）GD c）GDD

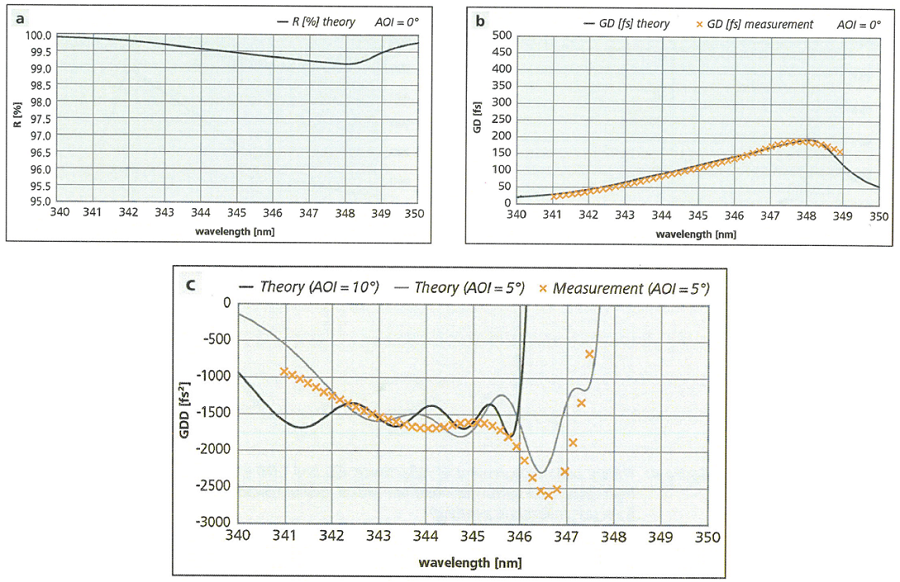

用于343nm的GDD-1500fs2，窄带宽：
图6：343nm宽频带高色散镜反射率、GD和GDD光谱的理论和测量结果（光谱校准待定）
a）反射率b）GD c）GDD
