作者：维尔克斯 时间：2025-7-4 2:39:01

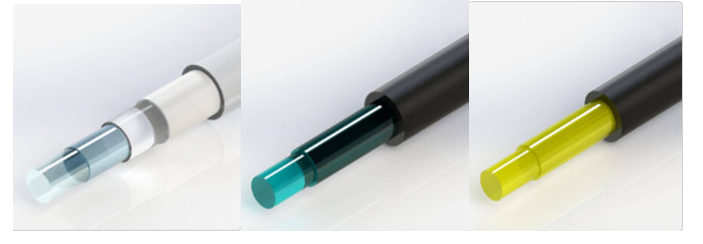

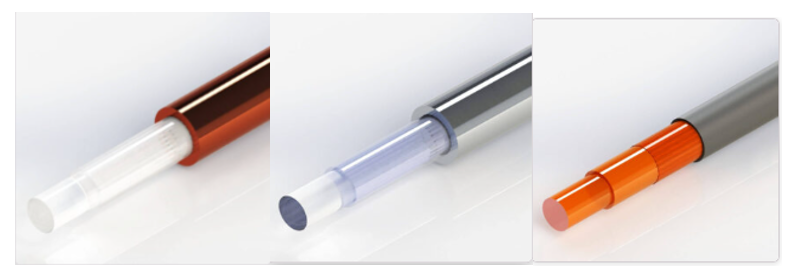

Art photonics公司供应覆盖紫外到中红外波段的多种光纤。他们提供适用于UV/VIS/NIR范围（波长220至2500纳米）的石英光纤，这些光纤具有广泛的直径和数值孔径（NA）选择，并且可以提供多种聚合物或金属涂层。
CIR（1.5-6.0µm）在中红外波段，我们的硫系玻璃中红外光纤（CIR）具有与LED和固态红外激光器（包括量子级联型）的输出相匹配的光学传输。
PIR（4.0-18.0µm）在中红外波段，我们的多晶红外光纤（PIR）适用于与黑体光源、LED、CO2激光器和固态红外激光器（包括量子级联型）耦合。
标准中硫系玻璃中红外光纤的参数
硫系玻璃中红外光纤在1.1-6.5μm光谱范围内透射。高性能CIR芯/包层光纤的芯径跨度为8µm至340µm。
|
型号 |
类型 |
纤芯um |
包层um |
保护套外径um |
NA |
最小弯曲半径mm |
|
CIR8/300 |
阶跃折射率多模光纤 |
8+1 |
300 +15 |
400+20 |
0.25 + 0.02 |
60 |
|
CIR50/250 |
阶跃折射率多模光纤 |
50+3 |
250 + 10 |
410 + 20 |
0.13 + 0.02 |
50 |
|
CIR250/300 |
阶跃折射率多模光纤 |
250+10 |
300+15 |
400+30 |
0.30 + 0.03 |
60 |
标准镀铜石英光纤参数
镀铜石英光纤传输范围为220至2400nm，具体取决于UV或NIR石英光纤纤芯的选择。镀铜石英光纤工作温度范围为-270°C至600°C，湿度-高达100%。
|
型号 |
类型 |
纤芯um |
包层μm |
镀Cu,μm |
NA |
|
100/110 Cu |
阶跃折射率多模光纤 |
100±2% |
110±2% |
145±5% |
0.22 |
|
200/220 Cu |
阶跃折射率多模光纤 |
200±2% |
220+2% |
270+5% |
0.22 |
|
400/440 Cu |
阶跃折射率多模光纤 |
400±2% |
440+2% |
535+5% |
0.22 |
|
600/660 Cu |
阶跃折射率多模光纤 |
600±2% |
660+2% |
745+5% |
0.22 |
|
50/125 Cu |
渐变折射率多模光纤 |
50±2% |
125+2% |
165±2% |
0.22 |
|
9/125 Cu |
单模光纤 |
9±5% |
235+5% |
165+2% |
0.13 |
标准多晶红外光纤的参数
开发了一种独特产品的量产技术-纤芯/包层多晶红外光纤(PIR)，该光纤在3-17微米的光谱范围内透明。
|
型号 |
类型 |
纤芯直径um |
包层直径um |
保护套外径um |
NA |
最小弯曲半径mm |
|
PIR240/300 |
阶跃折射率多模光纤 |
240+15 |
300+0/-15 |
no |
0.30+0.03 |
45 |
|
PIR400/500 |
阶跃折射率多模光纤 |
410+15 |
500+0/-15 |
no |
0.30+0.03 |
75 |
|
PIR600/700 |
阶跃折射率多模光纤 |
600+20 |
700+0/-15 |
no |
0.30+0.03 |
100 |
|
PIR900/1000 |
阶跃折射率多模光纤 |
860+20 |
1000+0/-25 |
no |
0.30+0.03 |
150 |
标准空心玻璃波导的参数
空心玻璃波导在3-17μm范围内的选定部分具有高透射率，适合定制应用。
|
型号 |
内径μm |
外径um |
保护套外径um |
10.6μm波长处的光损耗，dB/m |
最小弯曲半径 |
|
HWG 500 |
500+25 |
650 +20 |
1000 +30 |
0.7 |
75mm |
|
HWG 750 |
750 +30 |
950 +25 |
1300 +50 |
0.5 |
100mm |
|
HWG 1000 |
1000+30 |
1300 + 25 |
1600 +50 |
0.3 |
150mm |
标准镀铝石英光纤的参数
镀铝石英光纤传输范围根据紫外或近红外石英光纤芯的选择而变化，从220到2400纳米。工作温度范围从-270°C到400°c。
|
型号 |
类型 |
纤芯um |
包层μm |
镀Al,μm |
NA |
|
100/110 AI |
阶跃折射率多模光纤 |
100±2 |
110±2.2 |
140±7 |
0.22 |
|
200/220 AI |
阶跃折射率多模光纤 |
200±4 |
220±4.4 |
300±15 |
0.22 |
|
400/440 AI |
阶跃折射率多模光纤 |
400±8 |
440±8.8 |
560 ±28 |
0.22 |
|
600/660 AI |
阶跃折射率多模光纤 |
600±12 |
660±13.2 |
825± 41.25 |
0.22 |
|
50/125 AI |
渐变折射率多模光纤 |
50±1 |
125±2.5 |
165 ±3.3 |
0.22 |
|
9/125 AI |
阶跃折射率单模光纤 |
9±0.45 |
125±6.25 |
160 ±3.2 |
0.13 |
单模氟化铟与氟化锆玻璃光纤参数
Art photonics生产的单模和多模氟化铟和氟化锆玻璃光纤的完整产品线。
|
/ |
型号 |
芯/包层直径um |
NA |
截止波长 |
工作波长μm |
短期弯曲半径mm |
|
|
标准单模氟化铟玻璃纤维 |
IFG SM[2.95]7.5/125 |
7.5/125 |
0.3 |
2.95μm |
0.3-5.5 |
≥15mm |
|
|
IFG SM [3.3]8.5/125 |
8.5/125 |
0.3 |
3.3μm |
0.3-5.5 |
≥15mm |
≥45 |
|
|
IFG SM [3.7]9.5/125 |
9.5/125 |
0.3 |
3.7μm |
0.3-5.5 |
≥15mm |
≥45 |
|
|
标准单模氟化锆玻璃纤维 |
IFG SM [1.95]6.5/125 |
6.5/125 |
0.23 |
1.95μm |
0.3-3.90 |
≥15mm |
≥45 |
|
IFG SM [2.55]8.5/125 |
8.5/125 |
0.23 |
2.55μm |
0.3-4.5 |
≥15mm |
≥45 |
|
|
IFG SM [2.2]7.5/150 |
7.5/150 |
0.23 |
2.2μm |
0.3-4.0 |
≥15mm |
≥45 |
|
|
IFG SM [2.3]14/250 |
14/250 |
0.125 |
2.3μm |
0.3-4.1 |
≥25mm |
≥75 |
多模氟化铟与氟化锆玻璃光纤的参数
|
/ |
型号 |
芯/包层直径 |
NA |
短期弯曲半径 |
长期弯曲半径 |
|
标准多模氟化铟玻璃光纤 |
IFG MM (NA) 100/160 |
100/160 μm |
0.20/0.30 |
≥15 mm |
≥45 mm |
|
IFG MM (NA) 200/260 |
200/260 μm |
0.20/0.30 |
≥25 mm |
≥75 mm |
|
|
IFG MM (NA)300/360 |
300/360 μm |
0.20/0.30 |
≥40 mm |
≥100 mm |
|
|
IFG MM (NA) 400/460 |
400/460μm |
0.20/0.30 |
≥55 mm |
≥120 mm |
|
|
IFG MM (NA) 600/680 |
600/680 um |
0.20/0.30 |
≥90 mm |
≥150 mm |
|
|
标准多模氟化锆玻璃光纤 |
ZFG MM [O.151 90/150 |
90/150 μm |
0.15 |
≥15 mm |
≥45 mm |
|
ZFG MM 「O.201100/160 |
100/160 um |
0.20 |
≥15 mm |
≥ 45 mm |
|
|
ZFG MM [0.20]200/260 |
200/260μm |
0.20 |
≥25 mm |
≥75 |
|
|
ZFG MM [0.20] 300/360 |
300/360 um |
0.20 |
≥35 mm |
≥100 |
|
|
ZFG MM [0.201 400/460 |
400/460 μm |
0.20 |
≥45 mm |
≥120 |
|
|
ZFG MM [0.201600/680 |
600/680 μm |
0.20 |
≥70 mm |
≥150 |
