在工业和研究领域，BUNDLE这款2-5微米光谱仪被广泛用于对气体、液体、固体进行非接触式表征，以及分析光源。与此同时，丹麦NLIR公司的一项创新——上转换技术，赋予了常规的VIS/NIR光谱仪实时读取中红外光谱的能力。
所属品牌： nlir
负责人：郭工
联系电话：13434776712 电子邮箱：syguo@welloptics.cn
中红外光谱仪BUNDLE，带宽2-5μm，读出速率1.4 kHz/130 kHz
在工业和研究领域，BUNDLE这款2-5微米光谱仪被广泛用于对气体、液体、固体进行非接触式表征，以及分析光源。与此同时，丹麦NLIR公司的一项创新——上转换技术，赋予了常规的VIS/NIR光谱仪实时读取中红外光谱的能力。
中红外光谱仪S2050-1k/130k技术参数
|
型号 |
BUNDLE（畅销款） |
BUNDLE（性能款） 分辨率优，高读出速率 |
|
更新前型号名称 |
S2050-1k |
S2050-130k |
|
光学带宽 |
2.0 – 5.0um |
2.0 – 5.0um |
|
光学分辨率 |
3cm⁻¹ |
2.5cm⁻¹ |
|
曝光时间 |
0.009 ms–40 s |
0.0013 ms–654 ms |
|
最大读出速率 |
1.4kHz |
130kHz |
|
位深 |
16 |
12 |
|
灵敏度 |
8k counts/(ms uW) |
1.6k counts/(ms uW) |
|
暗噪声标准差 |
60 counts |
1 counts |
|
100毫秒内的最小可检测功率 |
75 pW/nm |
25 pW/nm |
|
光输入 |
SMA-905光纤连接器 |
SMA-905光纤连接器 |
|
偏振方向 |
垂直 |
垂直 |
|
功耗 |
60-90 W |
60-90 W |
|
最高工作温度 |
30°C |
30°C |
|
物理尺寸（高x长x宽） |
306x200x100mm |
306x200x100mm |
|
重量 |
5 kg |
5 kg |

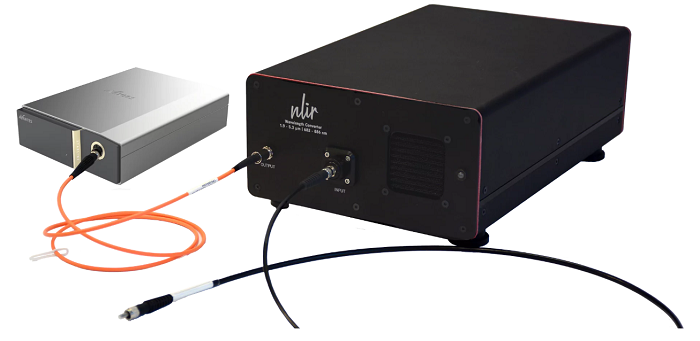

通过将丹麦NLIR的上转换解决方案，将SPEKTRUM波长转换器与中红外光谱仪S2050-1k/130k组合成，使得的中红外分析变得简单并且高效。SPEKTRUM波长转换器将中红外光转换至可见光/近红外范围，使2-5um光谱仪BUNDLE能够检测。两台设备仅需通过光纤连接，无需额外组件或复杂设置。

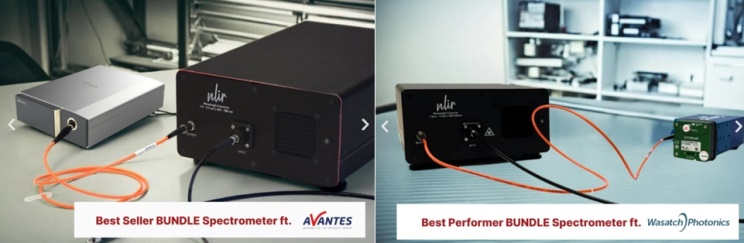

丹麦NLIR推荐两款2-5um光谱仪BUNDLE配置：采用Avantes
AvaSpec Varius的"畅销款,Best
seller"和采用Wasatch Cobra 800 VIS/NIR光谱仪的"性能款,best performer"，其测量性能远超传统中红外系统。
MIR光谱仪BUNDLE原有软件可完全兼容组合系统，通过丹麦NLIR提供直接的波长转换方案实现无缝集成。
中红外光谱仪S2050-1k/130k特点
-高信号响应
-优异分辨率
-超快速光谱采集
2-5μm中红外光谱仪BUNDLE使用案例
-捕获中红外光谱

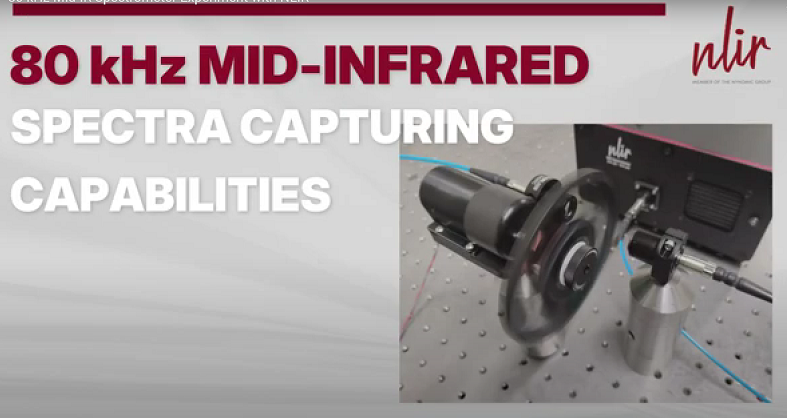

2-5μm中红外光谱仪BUNDLE可每秒捕获80,000幅中红外光谱，丹麦NLIR的千赫兹级MIR光谱仪BUNDLE可将中红外光上转换至近可见光波段。这意味着可利用CMOS技术优势来捕获光子。
MIR光谱仪BUNDLE捕获光子
-40 kHz单脉冲测量

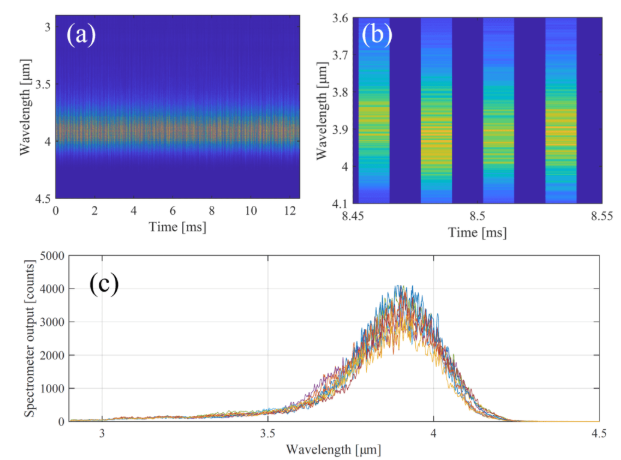

使用80 kHz读出速率测量了带宽为3.0 µm - 4.2 µm、重复频率为40 kHz、脉宽2 ns的超连续谱光源单脉冲。图中：(a)显示12 ms数据采集的原始数据，(b)显示放大视图，由于40 kHz重复频率和80 kHz采样的关系，每隔一个读出为空值，(c)显示10个连续原始光谱。光谱波动主要来自光源噪声。
基于此测量，2-5μm中红外光谱仪BUNDLE能够表征红外激光器的快速调制和其他动态事件。
