Santec适合广泛应用的标准空间光调制器，SLM-200，宽波段400-1600nm
Santec的SLM-200是一款高性能的空间光调制器。其核心是先进的反射式硅基液晶（LCOS）技术，通过精确调制光束的相位，实现对光波前的灵活操控。该产品集宽波段覆盖、高分辨率和相位调制等优势于一体。该技术赋予了它自由进行光相位调制的能力，能够以LCOS的像素为基本单元，精确生成任意的二维相位图案。凭借这样的特性，SLM-200在科学研究与工业生产等众多领域都有着极为广泛的应用，如光束整形、波面矫正、光操控、全息术、结构光应用、生物医学成像等等，成为了众多光学相关工作中的得力工具。
相位调制型LCOS-SLM/SLM-200详细参数：
|
参数 |
最小/最大 |
单位 |
备注 |
|
|
波长 |
400-1600 |
nm |
|
|
|
相面尺寸 |
(H)15.36 x (V)9.60 |
mm |
活动区域 |
|
|
像素 1) |
(H)1920 x (V)1200 |
pixel |
|
|
|
像素尺寸/间距 |
7.8 / 8.0 |
μm |
|
|
|
面板反射率 2) |
Typ. >70@532 nm |
% |
取决于指定的波长范围 |
|
|
孔径比 |
95 |
% |
|
|
|
灰度等级 |
10(1024) |
bit |
|
|
|
帧频 |
60或120 |
Hz |
出厂默认设置 |
|
|
液晶驱动频率 |
1200 |
Hz |
|
|
|
相位深度 |
2π |
- |
rad. |
|
|
相位稳定性 |
<0.001π(典型值) |
rad. |
|
|
|
响应时间 3) |
Typ.200 |
ms |
|
|
|

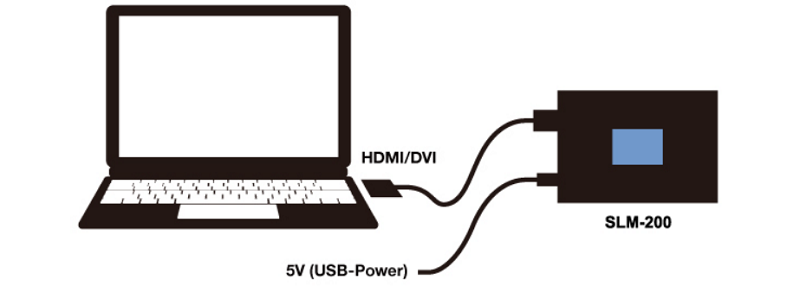

数据接口 |
DVI/USB3.0 |
- |
10-bit使用RGB 8-bit，3种颜色 |
|
|
工作温度范围 |
15 |
35 |
deg℃ |
无冷凝 |
|
存放温度 |
0 |
40 |
deg℃ |
无冷凝 |
|
光功率处理 4) |
10(典型值) ※1 |
W/cm² |
@1550nm，连续光，光束直径2mm |
|
|
外形尺寸 |
117.6 x 117.6 x 33.7 |
mm |
|
|
|
控制软件 |
适用于Windows的GUI软件及SDK |
– |
|
|
1) 无法保证液晶像素的缺陷。
2) 0次衍射光。
根据您指定的波长范围，反射率会有所不同。
3) 响应时间为典型值，不受帧率影响。
Tr：在25℃环境温度下，相位从0灰阶 至1023灰阶（大致相当于2π rad.）变化时，10～90%的上升时间。
Tf：在25℃环境温度下，相位从1023 灰阶（大致相当于2π rad.）至0 灰阶 变化时，90～10%的下降时间。
4) 不能保证耐光性。
依据所使用激光振荡器的条件，产品寿命可能因累积激光照射时间而显著降低。

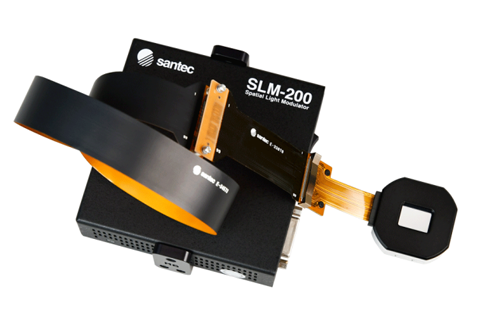

图：Santec 宽波段空间光调制器/标准空间光调制器/ SLM-200
高分辨率空间光调制器/反射式空间光调制器SLM-200特点
-波长范围 400～1600 nm
-WWUXGA（1920 x 1200）分辨率
-分辨率10-bit（1024灰度级）
-卓越的相位稳定性(~0.001π rad.)

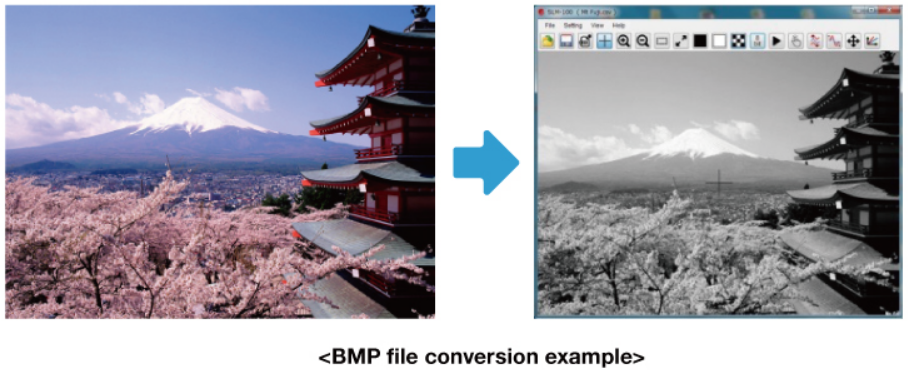

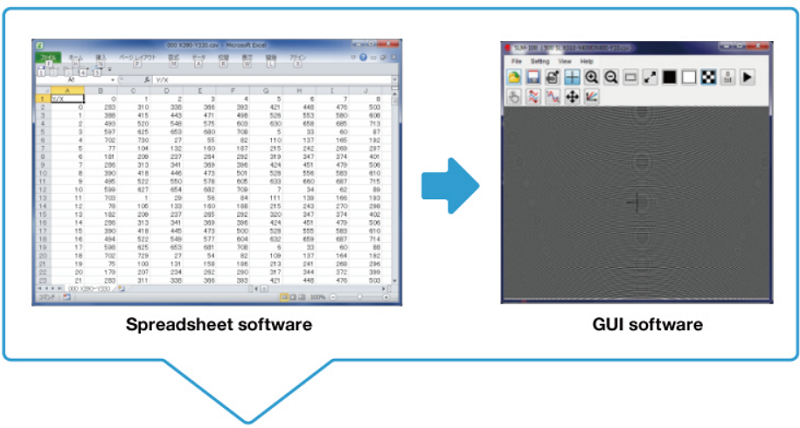

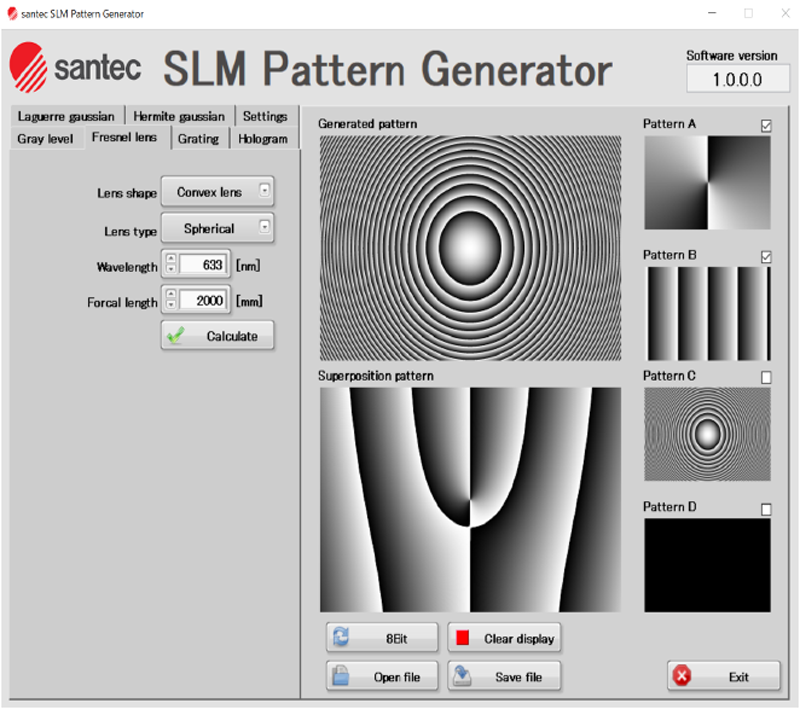

SLM-200易操作GUI接口：
SLM-200高分辨率：10-bit（1024灰度级）

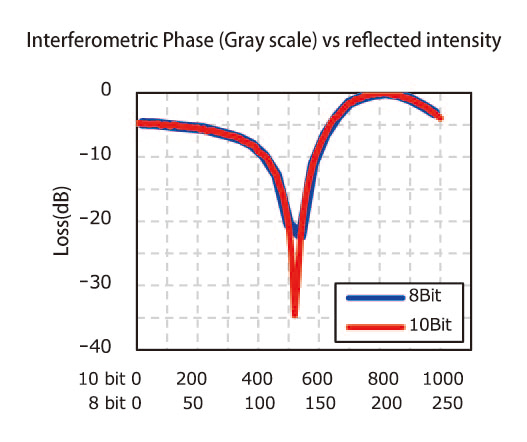

图：干涉相位（灰度）与反射强度的关系
SLM-200超低相位噪声：~0.002π rad.
SLM-200超平坦波面: λ/4 @633 nm
LCOS的平坦度可以校正到 λ/40随附查阅表格。*波前数据附件即将推出。
