VSM-300是英国NanoMagnetics Instruments Ltd. 出品的一款高性能振动样品磁强计，专门用于精准测量磁性材料的磁学特性。该设备采用顶部进样杆结构，使样品更换更加方便且定位精准；搭载 8 线圈矢量探测系统，可同步获取磁矩的X和Y分量；提供2.5 T、3 T、3.7 T 等多种电磁铁选择，并能在80 K至1273 K的宽温区内实现连续变温测量，全程无需更换硬件。
所属品牌： NanoMagnetics Instruments（NMI）
负责人：吴闻起
联系电话：18926463275 电子邮箱：sales11@welloptics.cn
磁场分辨率100 nT（1 mOe），NanoMagnetics VSM-300振动样品磁强计
VSM-300是英国NanoMagnetics Instruments Ltd. 出品的一款高性能振动样品磁强计，专门用于精准测量磁性材料的磁学特性。该设备采用顶部进样杆结构，使样品更换更加方便且定位精准；搭载 8 线圈矢量探测系统，可同步获取磁矩的X和Y分量；提供2.5 T、3 T、3.7 T 等多种电磁铁选择，并能在80 K至1273 K的宽温区内实现连续变温测量，全程无需更换硬件。VSM-300被广泛用于磁性薄膜、块体、粉末和液体样品的磁滞回线、矫顽力、剩磁、各向异性以及 FORC 等全面的磁学性能表征。
核心技术参数
-灵敏度与性能：
|
参数项 |
规格 |
|
X 线圈灵敏度 |
< 5×10⁻⁷ emu RMS |
|
Y 线圈灵敏度 |
< 1.2×10⁻⁶ emu RMS |
|
动态范围 |
1×10⁻⁶ 至 1×10³ emu |
|
磁矩稳定性 |
优于 ±0.05% 满量程/天（固定线圈几何、恒定场与温度） |
|
磁矩精度 |
优于 1% 读数 ± 0.2% 满量程（使用几何相同的测试样品与校准样） |
|
样品质量范围 |
0 – 10 克 |
-磁场参数：
|
参数项 |
规格 |
|
磁场分辨率 |
100 nT（1 mOe） |
|
磁场精度 |
±1% 读数 或 ±0.05% 满量程 |
|
磁场扫描速率 |
> 1 T/s |
|
自动旋转范围 |
±360°（在磁场平面内） |
|
角度分辨率 |
0.1° |
|
角度精度与重复性 |
±0.2° |

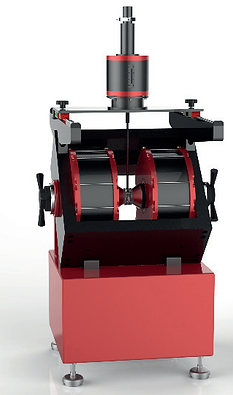

图：VSM-300振动样品磁强计
VSM振动样品磁强计产品特点：
便捷的样品交换：顶部装载样品杆设计，无需重新对准即可快速更换样品
多种电磁铁配置：可选 2.5 T、3 T、3.7 T 三种磁场强度
全自动旋转测量：±360° 自动旋转，角度分辨率 0.1°，精度 ±0.2°
矢量检测系统：8 个感应线圈组成 4 对，同步测量 X/Y 矢量磁矩分量
宽温区连续测量：80 K – 1273 K，无需更换硬件
全自动测量与分析软件：从样品定位到复杂实验流程的全自动化控制
多样化样品支架：适用于薄膜、块体、液体和粉末样品
电磁铁配置选项
|
参数项 |
2.5 T 配置 |
3 T 配置 |
3.7 T 配置 |
|
极柱直径 (mm) |
100 |
150 |
250 |
|
极面直径 (mm) |
50 |
50 |
25 |
|
室温样品尺寸 (mm) |
3.5 – 10 |
3.5 – 10 |
3.5 – 10 |
|
烘箱/低温恒温器样品尺寸 (mm) |
3.5 – 6 |
3.5 – 6 |
3.5 – 6 |
|
10 mm 极隙处磁场 (T) |
2.5 |
3 |
3.7 |
|
极隙调节范围 (mm) |
0 – 120 |
0 – 120 |
0 – 120 |
|
磁体电源功率 (kW) |
3 |
5 |
10 |
|
磁体水冷速率 (L/min) |
5 |
7 |
12 |
|
冷却水温度 (°C) |
5 – 25 |
5 – 25 |
5 – 25 |
|
磁体电源冷却方式 |
风冷 |
风冷 |
风冷 |
|
磁体斜坡速率 (T/s) |
> 1.0 |
> 1.0 |
> 1.0 |
|
磁极与极面光学实验孔 (mm) |
10 |
10 |
10 |
|
样品旋转分辨率 (°) |
0.1 |
0.1 |
0.1 |
温度控制参数：
|
参数项 |
制冷模式 |
加热模式 |
|
温度范围 (K) |
< 80 – 300 |
300 – 1,273 |
|
冷却剂 |
冷却氩气或氮气 + 液氮（含 30 L 液氮杜瓦瓶） |
— |
|
工作气体（含气瓶与减压阀） |
N₂ 或 Ar |
N₂ 或 Ar |
|
温度稳定性 (K) |
0.1 |
0.1 |
|
温度分辨率 (K) |
0.001 |
0.001 |
|
温度斜坡速率 (K/min) |
10 |
10 |
|
温度控制方式 |
PID + 气体流量 |
PID + 气体流量 |
检测线圈系统
VSM-300 采用先进的 8 线圈矢量检测系统，线圈以 4 对形式排列，实现磁矩 X 和 Y 分量的同步测量。这种设计使得系统能够在不改变样品方向的情况下，完整表征磁性材料的各向异性行为。
|
参数项 |
规格 |
|
线圈数量 |
8 个感应线圈 |
|
排列方式 |
4 对 |
|
检测能力 |
同步测量 X 和 Y 矢量磁矩分量 |
各向异性测量：
VSM-300 配备矢量线圈组和自动样品旋转功能，专门用于磁性各向异性的表征。
|
测量能力 |
说明 |
|
扭矩曲线 |
测量磁矩随角度的变化 |
|
角度依赖性测量 |
在不同角度下测量磁滞回线 |
|
自动旋转范围 |
±360°，分辨率 0.1° |
支持的测量技术：
VSM-300 软件支持全面的自动化测量方案，涵盖以下技术：
|
测量类型 |
说明 |
|
退磁曲线 |
Demagnetization |
|
磁滞回线 |
Hysteresis Loop |
|
小回线 |
Minor Loop |
|
FORC |
First Order Reversal Curve |
|
旋转磁滞 |
Rotational Hysteresis |
|
扭矩曲线 |
Torque Curves |
|
直流退磁剩磁 |
DC Demagnetization (DCD) Remanence |
|
等温剩磁 |
Isothermal Remanence (IRM) |
|
AM-Henkel 图 |
AM-Henkel Plots |
|
磁矩随时间变化 |
Magnetic Moment vs. Time |
|
磁矩随温度变化 |
ZFC / FCC / FCW 曲线 |
每种测量均可精确控制和复现，确保可靠、一致的磁学表征结果。
变温模块：
VSM-300 VSM振动样品磁强计 的变温模块覆盖从低温到高温的完整温区，并与电磁铁系统完全集成。这是目前所有基于电磁铁的 VSM 系统中可实现的最宽温度跨度。
|
温区 |
范围 |
|
低温区 |
< 80 K – 300 K |
|
高温区 |
300 K – 1,273 K |
|
连续运行 |
80 K – 1,273 K，无需更换硬件 |
样品支架
VSM-300 提供多样化的样品支架，适用于不同类型和形态的样品：
|
样品类型 |
适用支架 |
|
薄膜样品 |
专用薄膜支架 |
|
块体样品 |
标准块体支架 |
|
液体样品 |
液体样品容器 |
|
粉末样品 |
粉末样品盒 |
精密工程设计确保了可靠的样品定位、最小的背景信号以及一致稳定的磁响应。
软件功能：
VSM-300 配套的全自动测量与分析软件提供完整的自动化控制能力：
|
功能 |
说明 |
|
样品定位 |
自动定位样品至检测中心 |
|
线圈校准 |
自动完成线圈系统校准 |
|
实验流程 |
支持复杂的自定义实验序列 |
|
数据分析 |
内置数据分析与绘图功能 |
|
批量测量 |
支持多种测量类型的自动序列执行 |
系统组件：
|
组件 |
说明 |
|
电磁铁 |
2.5 T / 3 T / 3.7 T 可选 |
|
磁体电源 |
3 kW / 5 kW / 10 kW，风冷 |
|
水冷系统 |
5 – 12 L/min，水温 5 – 25°C |
|
振动单元 |
含振动头与样品杆 |
|
检测线圈 |
8 线圈矢量检测系统 |
|
温度控制模块 |
低温恒温器 + 高温烘箱 |
|
液氮杜瓦瓶 |
30 L |
|
气瓶与减压阀 |
N₂ 或 Ar |
|
控制电子单元 |
信号处理与反馈控制 |
|
计算机工作站 |
预装测量与控制软件 |
应用领域：
VSM-300振动样品磁强计作为NanoMagnetics Instruments Ltd.推出的旗舰产品，在磁性材料研究领域中占据重要地位。这款VSM-300振动样品磁强计本质上是一台高灵敏度的磁矩测量仪器，磁感应强度测量仪，同时也是一台功能完备的磁场测量设备。无论是基础科学研究还是工业质量检测，VSM-300振动样品磁强计都能为用户提供精准可靠的磁学表征数据。
在应用层面，振动样品磁强计VSM被广泛用于磁性薄膜与多层膜的磁滞回线测量。研究人员借助振动样品磁强计VSM可以精确测定材料的矫顽力、饱和磁化强度和剩磁等关键参数。此外，振动样品磁强计VSM还可用于粉末样品和液体样品的磁学性质分析，充分体现了VSM这一技术的广泛适用性。
作为专业的磁矩测量仪器，VSM-300能够测量从1×10⁻⁶ emu到1×10³ emu的超宽动态范围，这使得它成为研究超顺磁性纳米颗粒、交换偏置体系以及高温磁性材料的理想磁矩测量仪器。同时，作为一款高性能的磁场测量设备，它支持高达3.7特斯拉的外加磁场，配合矢量检测线圈系统，可同步测量磁矩的X和Y分量，从而完整表征材料的各向异性行为，磁感应强度测量仪。
NanoMagnetics Instruments Ltd.在VSM技术领域拥有深厚积累，其NanoMagnetics品牌在全球磁性测量市场中享有盛誉。NanoMagnetics出品的VSM-300不仅是一台磁场测量设备，更是一套完整的磁学表征解决方案。选择NanoMagnetics的产品，意味着选择了VSM领域的顶尖技术与可靠服务。
VSM-300振动样品磁强计作为NanoMagnetics的代表作，集磁矩测量仪器与磁场测量设备于一身，是振动样品磁强计VSM领域的标杆产品。无论您是从事基础磁学研究，还是进行工业磁性材料检测，VSM都能为您提供满意的答案。
