Eksma紧凑型电动衰减器专为调控线偏振激光的功率而设计。其独特的机械结构确保了卓越的性能可重复性与长期稳定性。此外，设备内部所有光学元件均涂有高激光损伤阈值（>10 J/cm²）的镀膜，能承受高能量激光。
所属品牌： EKSMA Optics
负责人：陈工
联系电话：13418906712 电子邮箱：chenpeng@welloptics.cn
紧凑型电动衰减器990-0075，高度可重复性和稳定性，通光孔径18mm
Eksma紧凑型电动衰减器专为调控线偏振激光的功率而设计。其独特的机械结构确保了卓越的性能可重复性与长期稳定性。此外，设备内部所有光学元件均涂有高激光损伤阈值（>10 J/cm²）的镀膜，能承受高能量激光。
高损伤阈值电动分束镜光学规格
|
高损伤阈值电动分束镜输入通光孔径 |
Ø18 mm |
|
线偏振宽带分束镜输出通光孔径 |
Ø18 mm |
|
线偏振宽带分束镜功率衰减范围 |
<0.1 % to >98 % |
|
线偏振宽带分束镜涂层激光诱导损伤阈值 |
>10 J/cm2, 10 ns @ 1064 nm |
|
宽带电动分束镜开闭时间 |
＜0.2秒 |
|
宽带电动分束镜分辨率 |
每旋转一周175,542微步 |
|
精度（无需复位操作定位10,000次后的重复性） |
±10微步（±0.02度，＜±0.035%） |
|
宽带电动分束镜电机类型 |
两相步进电机，200整步/256微步细分 |
大孔径紧凑电动分束镜机械规格
|
长 |
宽 |
高 |
|
|
大孔径紧凑电动分束镜 |
76 mm |
36 mm |
58 mm |
|
带束流收集器的大孔径紧凑电动分束镜 |
76 mm |
52 mm |
58 mm |
|
控制器 |
125 mm |
53 mm |
31 mm |
高损伤阈值宽带分束器运行条件
|
高损伤阈值宽带分束器运行温度 |
10 to 40 °C |
|
高损伤阈值宽带分束器存储温度 |
-15 to 50 °C |
线偏振紧凑型分束器
|
线偏振紧凑型分束器型号 |
波长/nm |
线偏振电动分束器激光诱导损伤阈值 |
|
990-0075-343M |
343 |
3 J/cm², 10 ns, 50 Hz @ 343 nm |
|
990-0075-355M |
355 |
3 J/cm², 10 ns, 50 Hz @ 355 nm |
|
990-0075-400M |
390 – 410 |
3 J/cm², 10 ns, 50 Hz @ 400 nm |
|
990-0075-515M |
510 – 520 |
5 J/cm², 10 ns, 50 Hz @ 515 nm |
|
990-0075-532M |
532 |
5 J/cm², 10 ns, 50 Hz @ 532 nm |
|
990-0075-800M |
780 – 820 |
8 J/cm², 10 ns, 50 Hz @ 800 nm |
|
990-0075-1030M |
1020 – 1040 |
10 J/cm², 10 ns, 50 Hz @ 1030 nm |
|
990-0075-1064M |
1064 |
10 J/cm², 10 ns, 50 Hz @ 1064 nm |
大孔径紧凑型分束器990-0075实物图
高稳定电动衰减器产品特点
- 大孔径紧凑型分束器具有紧凑型设计
- 大孔径电动分束器具有高激光损伤阈值
- 大孔径电动分束器有完整解决方案，含控制器、软件、电源与USB线缆
- 大孔径电动分束器支持主流激光波长的标准型号现货供应
990-0075系列高稳定电动衰减器是一款紧凑型电动装置，高损伤阈值紧凑型衰减器用于控制线偏振光束的激光功率。高损伤阈值紧凑型衰减器工作原理是通过电动旋转零级半波片改变激光束的偏振方向，随后使光束通过固定的布鲁斯特型薄膜偏振片——该偏振片可透射P偏振光并反射S偏振光。高损伤阈值紧凑型衰减器通过电动调节波片角度，高稳定紧凑电动衰减器可连续改变S偏振与P偏振光束的强度比例，且不会改变光束的其他参数。高稳定紧凑电动衰减器衰减水平由软件控制在0.1%至97%范围内。
该高稳定紧凑电动衰减器采用独特的机械设计，确保紧凑型宽带衰减器性能具有高度可重复性与稳定性。紧凑型宽带衰减器所有光学元件均配备高激光诱导损伤阈值（LIDT）涂层，即使在工业应用的高功率激光环境中紧凑型宽带衰减器仍能提供稳定可靠的性能。
带有S偏振的次级激光束既可从高稳定紧凑型分束镜单元导出至外部束流收集器，也可应用于特定场景。本高稳定紧凑型分束镜可选配标准紧凑型外部束流收集器，适用于平均功率不超过6瓦的激光源。该收集器能有效阻截衰减器内部的S偏振次级光束，从而避免设备外壳产生热效应或结构应力。
高稳定紧凑型分束镜标准套件包含：
- 高损伤阈值电动分束镜
- 控制器
- 专业控制软件
- 直流电源（12V）
- USB连接线（1.5米）
线偏振紧凑型分束器附加配件
|
线偏振电动分束器型号 |
线偏振电动分束器描述 |
|
990-0075ABD |
可安装式束流收集器（功率≤6W，配备镀膜保护窗） |
|
990-0075SBD |
分体式束流收集器（功率≤30W） |
|
990-0075C1 |
RS232连接线，1.8米 |
|
990-0075C5 |
RS232连接线，5米 |
|
990-0075C10 |
RS232连接线，10米 |
|
990-0075C15 |
RS232连接线，15米 |
|
990-0075RA |
DIN35导轨适配器 |

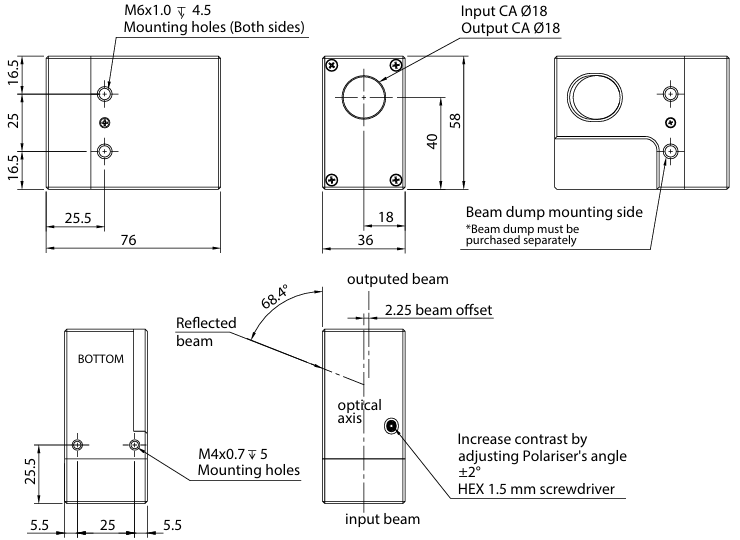

大孔径紧凑型分束器图纸
