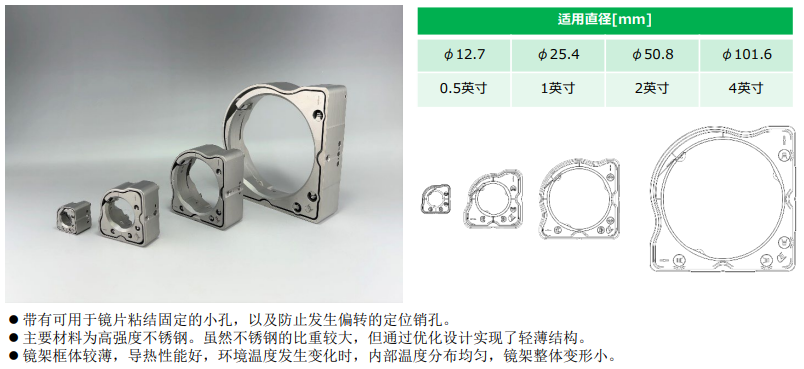

这篇文章将向您介绍日本西格玛光机（Optosigma）生产的HMX系列高稳定性不锈钢镜架的安装要点，以及专用于MHX系列高稳镜架的调节旋钮和稳定锁紧板的使用方法。Optosigma的MHX系列镜架以其出色的稳定性、薄型且中空的设计框架、高度的刚性和快速达到热平衡的特点而著称。本文旨在通过讲解MHX高稳镜架的调整技巧，为您的MHX系列高稳定性不锈钢镜架的安装与操作提供实用指导。
安装和使用的注意事项及MHX高稳镜架的调整方法：
1. 用手无法拧动调整螺丝，请使用六角扳手对各轴进行调整。另备有MHX-12.7用旋钮式六角扳手（KCL-1513），MHX-25.4/50.8/101.6专用扳手（MHX-K-M6），MHX-25.4/50.8/101.6专用锁紧板（MHX-L-M6）和MHX-12.7用锁紧板（MHX-L-M4）。
2. 除了六角扳手KCL-1513，也可选用MHX-25.4/50.8/101.6专用旋钮（MHX-K-M6），使用可见下文MHX不锈钢高稳定镜架专用旋钮的使用方法。
3. 备有调整后用于锁紧的MHX-12.7用锁紧板（MHX-L-M4）和MHX-25.4，MHX-50.8，MHX-101.6用锁紧板（MHX-L-M6），使用可见下文的锁紧板的使用方法。
西格玛光机(Optosigma)MHX高稳定不锈钢镜架配件表
|
型号 |
配件名称 |
适配高稳不锈钢镜架MHX型号 |
数量 |
自重 |
|
KCL-1513 |
六角手轮扳手 |
MHX-12.7 |
1 pcs |
0.002kg |
|
MHX-K-M6 |
专用扳手用于不锈钢高稳镜架 |
MHX-25.4, MHX-50.8, MHX-101.6 |
3 pcs |
0.03kg |
|
MHX-L-M6 |
锁紧板用于不锈钢高稳镜架 |
MHX-25.4, MHX-50.8, MHX-101.6 |
3 pcs |
0.006kg |
|
MHX-L-M4 |
锁紧板用于不锈钢高稳镜架 |
MHX-12.7 |
3 pcs |
0.003kg |

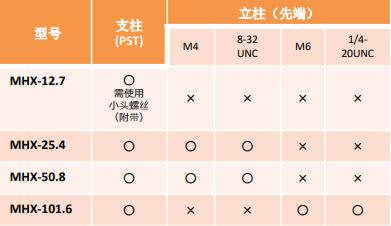

4. 不能在顶部带有螺丝的立柱上安装MHX-12.7。
5. 不能把MHX-25.4/50.8安装在M6螺纹的立柱（RO）上。
6. 如希望使用立柱的话，请使用M4或8-32UNC螺纹规格的立柱（ROC，RO-UU）。
7. 请使用M6或1/4-20UNC螺纹规格的立柱（RO-20，ROU-20）安装MHX-101.6。
8. MHX系列都可以用M4或8-32UNC螺丝固定于带有相应螺纹孔的支柱（PST）或转换板上。(MHX-12.7的话，请使用附带的小头螺丝。)
9. 使用立柱固定时，镜架不能反手对称安装。可使用支柱（PST）实现对称固定。
10. 用于搭建迈克尔逊干涉仪等，需要半透半反的十字交叉光束的光学系统时，其有效口径会变小。
11. 安装锁紧板时请确认螺丝上是否有异物或污垢，并确保咬合正确。（在螺丝上涂抹少量润滑油的话更容易安装。）
12. 如需购买装好专用旋钮或锁紧板的产品的话，请联系我们。
13. 在MHX-50.8F的微调螺丝上固定锁紧板(MHX-L-M6)时，请使用相对于底部安装面比较靠上的凹穴Ⓐ固定紧定螺钉。使用凹穴Ⓑ的话，锁紧板有可能会与安装面发生干涉。

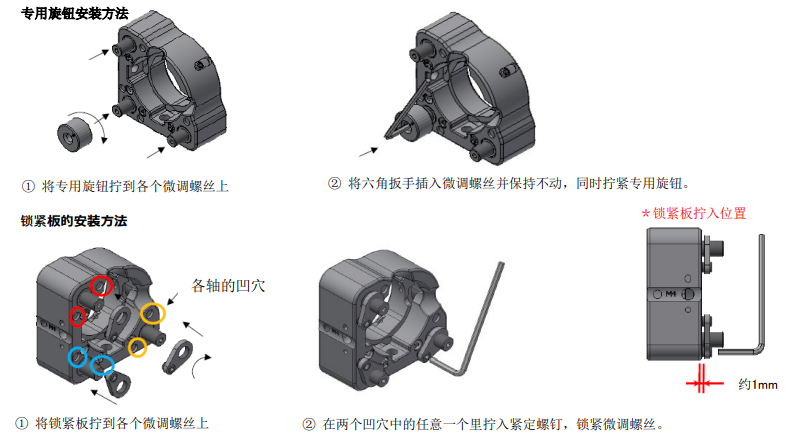

专用旋钮和锁紧板的安装方法，锁紧板的使用方法和MHX不锈钢高稳定镜架专用旋钮的使用方法：
如果您对于西格玛光机高稳定不锈钢镜架/MHX有购买意向或者有想要咨询的问题，如MHX高稳镜架的调整方法，欢迎联系我们。
