作者：维尔克斯 时间：2025-2-18 10:03:46
西格玛光机的显微镜自动对焦技术主要分为TTL式和分离式两种，这两种系统虽然工作原理相近，但应用场景各有侧重。以下是对OptoSigma TAF-SS-OBL-3和TAF-ES-DM-40这两款显微镜自动对焦型号的特性及参数的简要概述，旨在帮助客户进行选择和比较。本文旨在通过分析这两款自动对焦型号的优势和规格，以便客户能够更好地作出选购决策。
分离式自动对焦

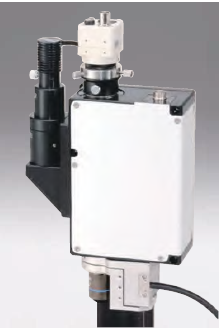

分离式自动对焦使用较大尺寸的光斑，对物体表面进行感应。西格玛光机的分离式自动对焦TAF-ES-DM-40采用大光斑进行校准可以大幅度降低表面状态（比如台阶，边缘的表面）对对焦准确性的影响。分离式自动对焦TAF-ES-DM-40的观察光学系统和自动对焦光学系统相互独立，在高精度自动对焦的同时，可以进行从低倍到高倍的观测。尽管是分离方式，SIGMAKOKI自动聚焦系统TAF-ES-DM-40的结构依然可以称得上紧凑，进行OEM集成的时候同样很方便。

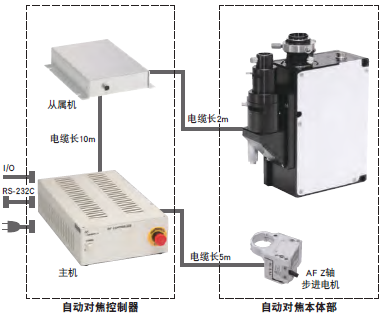

西格玛光机的自动聚焦系统TAF-ES-DM-40的结构也分为自动对焦机械主体和控制器两个部分，由于采用的分离方式，中间的连接线缆相较于TTL式显微镜自动对焦TAF-SS-OBL-3要多一条。控制器部分则和TTL式显微镜自动对焦TAF-SS-OBL-3相同。
下面将SIGMAKOKI分离式自动对焦TAF-ES-DM-40的部分技术指标进行整理，通过表格进行展示。
|
分离式自动对焦主要技术指标 |
|
|
型号 |
TAF-ES-DM-40 |
|
物镜
|
2×〜50× |
|
摄像头 |
C接口CCD摄像头（2/3″以下） |
|
对焦方式 |
使用半导体激光（4.5mW以下，670nm） 的Off-axis（外接镜头）反射主动方式 |
|
行程 |
10mm |
|
对焦范围（可能追踪的范围） |
镜面物体：±3mm 透明物体：需要另外问询 例子）厚度0.7mm，玻璃±0.3mm |
|
再现性（焦点） |
±0.5μm |
|
照明光学系统 |
约5Hz（镜面物体面型高低±10um） |
|
尺寸 |
同轴落射照明（内置孔径光阑） |
|
对焦执行机构 |
步进电机驱动自动平台 |
TTL式自动对焦
OptoSigma TTL式自动对焦利用微小的光斑，感应物体表面。TAF-SS-OBL-3自动聚焦系统可以高灵敏度地感应焦点偏离,非常适合玻璃、薄膜等表面变化比较平缓的物体。西格玛光机的TTL式自动对焦TAF-SS-OBL-3通过本体内的传感器试试感应焦点的偏离。而且，只需要移动物镜对需要测量的表面进行追踪。因此响应的速度比较快。

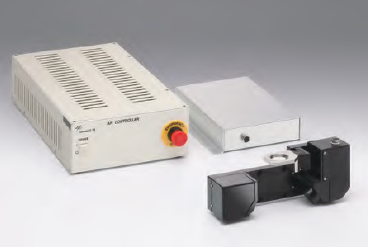

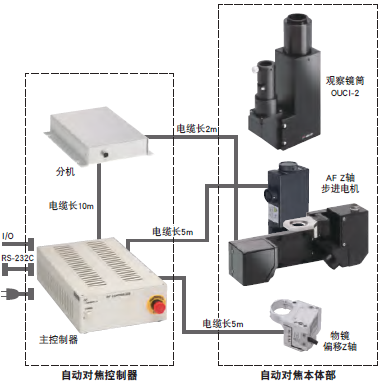

TAF-SS-OBL-3显微镜自动对焦采用激光对焦点的便宜进行测量。这样的测量方式可以对透明的样品面进行测量比如玻璃板，透明薄膜等。西格玛光机TTL式自动对焦的结构比较紧凑，可以轻松的整合到其他的集成设备内部进行使用。OptoSigma TAF-SS-OBL-3主要分为两部分。自动对焦机械主体部分和控制器部分。两个部分通过线缆进行连接。控制器部分可以通过串口连接主机，在电脑上进行操控。
下面将自动聚焦系统TAF-SS-OBL-3的部分技术指标进行整理，通过表格进行展示。
|
TTL式自动对焦主要技术指标 |
|
|
型号 |
TAF-SS-OBL-3 |
|
物镜
|
2×〜100× |
|
摄像头 |
C接口CCD摄像头（1/2″以下） |
|
对焦方式 |
使用半导体激光（2mW以下，670nm）的TTL（Through The Lens）主动方式 |
|
行程 |
3mm |
|
对焦范围（可能追踪的范围） |
2×，5×，10× ：±1.5mm 20× ：±500μm 50× ：±250μm 100× ：±100μm |
|
再现性（焦点） |
±6.0μm（5×），±1.0μm（10×） ±0.5μm（20×，50×，100×） |
|
照明光学系统 |
5Hz（根据驱动方式不同，值会变化） |
|
尺寸 |
同轴落射照明（内置孔径光阑） |
|
对焦执行机构 |
SGSP-OBL-3（步进电机驱动执行机构） |
