FLIR A615是一款经济实惠、小巧便携且易于操作的红外热像仪。它非常适合用于状态监控、过程控制/质量保证以及火灾预防等在线应用。
所属品牌：
负责人：韦工
联系电话：18927460030 电子邮箱：bqwei@welloptics.cn
Infrared thermal imager，应用于工业，安防的FLIR A615机器视觉热像仪
FLIR A615是一款经济实惠、小巧便携且易于操作的红外热像仪。它非常适合用于状态监控、过程控制/质量保证以及火灾预防等在线应用。美国FLIR A615机器视觉热像仪可通过PC全面控制，A615红外热像仪支持National
Instruments、Cognex、Matrox、MVtec和Stemmer Imaging等第三方机器视觉软件的即插即用。而其中美国FLIR A315已经停产。
FLIR A615/A315固定安装式红外热像仪参数
|
数字输入/输出连接器类型 |
6针螺丝端子 |
|
数字输入 |
2光隔离，10–30 VDC |
|
数字输出用途 |
输出至外部设备（以编程方式设置） |
|
数字输出 |
2光隔离，10–30 VDC，最大100 mA |
|
电磁兼容性（EMC） |
EN 61000-6-2:2001（抗干扰），EN 61000-6-3:2001（抗辐射），FCC 47 CFR第15部分B类（抗辐射） |
|
光圈数 |
1.0 |
|
图像频率 |
50 Hz（100/200 Hz，带窗口模式） |
|
热灵敏度/NETD |
＜0.05°C @ +30°C/50 mK |
|
精度 |
±2°C或读数的±2% |
|
通讯与数据存储 |
|
|
USB |
控制和图像 |
|
USB-标准 |
USB 2 HS |
|
USB-连接器类型 |
USB Mini-B |
|
USB-通信 |
基于TCP/IP套接字，FLIR专有 |
|
USB-图像流 |
16位 640 × 480 |
|
USB-协议 |
TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP |
|
数字输出 |
2光隔离，10–30 VDC，最大100 mA |
|
数字输出用途 |
输出至外部设备（以编程方式设置） |
|
数字输入 |
2光隔离，10–30 VDC |
|
数字输入/输出电源电压 |
12/24 VDC，最大200 mA |
|
数字输入/输出绝缘电压 |
500 VRMS |
|
数字输入/输出连接器类型 |
6针螺丝端子 |
|
数字输入用途 |
图像标记（开始、停止、通用），图像流控制（流开/关），输入外部设备（以编程方式读取） |
|
以太网 |
控制和图像 |
|
以太网标准 |
IEEE 802.3 |
|
以太网类型 |
千兆以太网 |
|
以太网连接器类型 |
RJ-45 |
|
以太网通信 |
基于TCP/IP套接字，FLIR专有，和GenICam协议 |
|
以太网图像流 |
50 Hz下，16位640×480像素；100 Hz下，16位640×240像素；200 Hz下，16位640×120像素（信号线性，温度线性，兼容Radiometric GigE Vision和GenICam） |
|
以太网协议 |
TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP |
|
成像与光学 |
|
|
FLIR Screen-EST 模式 |
No |
|
调焦 |
自动或手动（内置马达） |
|
光圈数 |
1.0 |
|
红外分辨率 |
640×480像素
|
|
焦距 |
41.3 mm |
|
镜头识别 |
自动 |
|
空间分辨率（IFOV） |
0.41 mrad |
|
热灵敏度/NETD |
＜0.05°C @ +30°C/50 mK |
|
热像仪尺寸，不含镜头（长×宽×高） |
203×73×75 mm |
|
视场角（FOV） |
15°×11°（19°对角线） |
|
探测器像素间距 |
17µm |
|
探测时间常数 |
典型值8ms |
|
图像频率 |
50 Hz（100/200 Hz，带窗口模式） |
|
最小焦距 |
0.50 m |
|
测量与分析 |
|
|
测量校正 |
全局目标参数 |
|
测温范围 |
-40至+150°C +100至+650°C +300至+2000°C |
|
大气传递校正 |
自动，基于距离、大气温度及相对湿度的输入值 |
|
发射率校正 |
0.01到1.0不等 |
|
反射表观温度校正 |
自动，基于反射温度输入值 |
|
光学器件传输校正 |
自动，基于内部传感器发出的信号 |
|
精度 |
±2°C或读数的±2% |
|
热像仪尺寸（长×宽×高） |
222×73×75 mm |
|
外部光学镜头与视窗校正 |
自动，基于镜头/视窗的传输及温度输入值 常规
|
|
常规 |
|
|
包装尺寸 |
360×180×550 mm |
|
内容 |
硬质便携箱或硬纸板箱，红外热像仪（含镜头），实用工具CD-ROM光盘，校准证书，以太网™电缆，USB电缆（FLIR A615），电源线，电缆（柔韧铜辫），电源，打印入门指南，打印重要信息指南，用户文档CD-ROM光盘，延保卡或注册卡，6针螺丝端子（安装在热像仪上） |
|
外壳材料 |
铝 |
|
环境与认证 |
|
|
存储温度范围 |
-40°C至+70°C |
|
电磁兼容性（EMC） |
EN 61000-6-2:2001（抗干扰），EN 61000-6-3:2001（抗辐射），FCC 47 CFR第15部分B类（抗辐射） |
|
封装 |
IP 30 (IEC 60529) |
|
工作温度范围 |
-15°C至+50°C |
|
抗振动 |
2 g（IEC 60068-2-6） |
|
抗撞击 |
25 g（IEC 60068-2-27） |
|
湿度（工作及存放） |
IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C |
|
电源 |
|
|
电压 |
A315,A615红外热像仪容许范围 10–30 VDC |
|
外接电源管理 |
A315,A615红外热像仪支持12/24 VDC，绝对功率最高24 W |
|
外接电源接头类型 |
2针螺丝端子 |

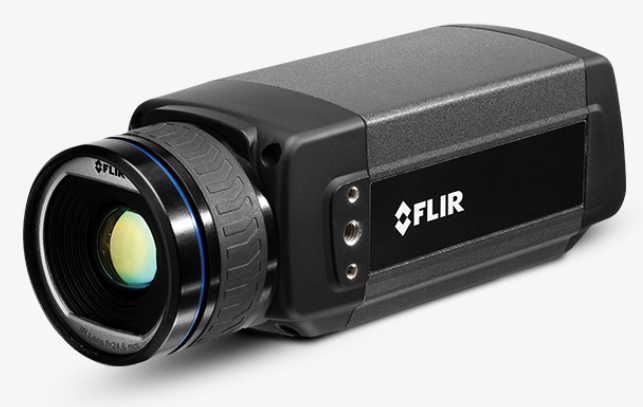

FLIR A615热像仪产品图
A615红外热像仪优点
-出色的图像质量：A615红外热像仪配备有一个非制冷式氧化钒(VoX)红外探测器，能够生成640 x 480像素 的热图像。这可以使在线红外热像仪热像更加准确，在较远距离也可以显示更多细节。FLIR A615还有一个高速红外窗口选项。
-16位温度线性输出：得益于16位温度线性输出，A615红外热像仪可使用任何第三方软件在非接触式模式下测量温度。
-高频率传输：以50 Hz，或在窗口模式下以高达200 Hz，FLIR A615/A315固定安装式红外热像仪传输16位全帧图像，适用于高速工艺过程。
FLIR A615/A315固定安装式红外热像仪应用案例

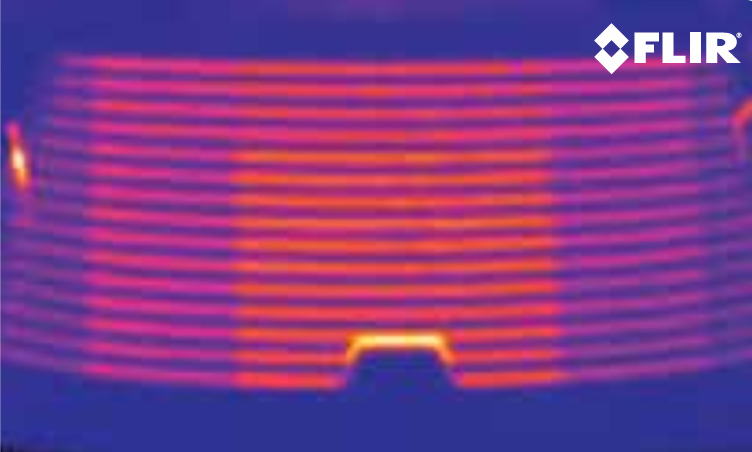

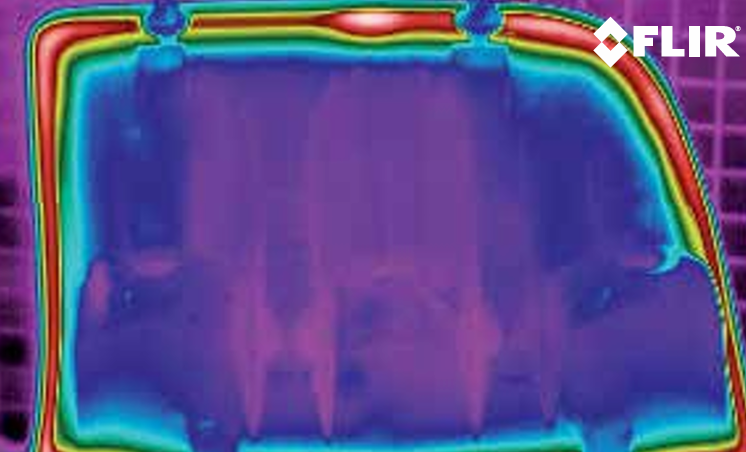

-A315,A615红外热像仪检查受损电气元件的风档除冰装置
-检测黑色塑料上的黑胶
