无限远平场消色差物镜采用了目前广泛使用的无限远校正光学系统。在这种系统中，物镜和管镜协同工作，将样本的成像光线扩展至无限远，从而实现了比传统有限远设计更高的成像精度。这类物镜根据校正色差的程度，可以分为普通消色差、半复消色差以及最高级别的复消色差（APO）等类型。
所属品牌：
负责人：肖工
联系电话：13622396712 电子邮箱：team5@welloptics.cn
各种消色差程度的生物显微镜物镜，无限远光学系统
无限远平场消色差物镜采用了目前广泛使用的无限远校正光学系统。在这种系统中，物镜和管镜协同工作，将样本的成像光线扩展至无限远，从而实现了比传统有限远设计更高的成像精度。这类物镜根据校正色差的程度，可以分为普通消色差、半复消色差以及最高级别的复消色差（APO）等类型。它们覆盖了从4倍到100倍的放大范围，数值孔径在0.1到1.3之间，工作距离从0.15毫米到43.07毫米不等，分辨率可达0.26到3.35微米，像方视场通常为25毫米。所有物镜的螺纹尺寸都统一为4/5×1/36英寸。其设计还特别考虑了盖玻片厚度的影响，非常适合用于科研级显微镜、细胞观察以及病理检测等需要高精度成像的场合。
消色差生物显微镜物镜与金相显微镜在设计上因观察样本和应用场景不同而存在显著差异：生物显微镜采用透射光照明，配备相差、荧光、DIC 等光学系统以增强透明样本对比度，平场消色差无限远物镜其设计上已经将盖板玻璃的影响考虑在内。
无限远平场消色差物镜无限远校正系统是现代光学显微镜的主流光学设计，其核心特征是物镜将样本成像于无限远，而非有限距离的像平面。物镜与管镜协同校正，无固定的筒长，无限远校正系统相比较于传统有限远校正物镜其精度更高，更加适用于科研级显微镜、激光加工、超分辨成像等应用
光学物镜的消色差程度按校正精度从低到高可分为消色差物镜、半消色差物镜、复消色差物镜和超级消色差物镜。其中，消色差物镜仅校正红光和蓝光的轴向色差，残余色差≤50nm，采用冕玻璃加火石玻璃的简单组合，适用于基础教学和常规观察；半消色差物镜在消色差基础上额外校正绿光，残余色差≤20nm，引入萤石或低色散玻璃，适用于科研级生物显微镜和材料微结构分析；复消色差物镜校正红、绿、蓝三色光及更多波长，残余色差≤10nm，使用萤石、稀土玻璃等材料和复杂透镜设计，适用于高端科研和半导体检测；超级消色差物镜针对特定波段校正超过三种波长，残余色差＜5nm，采用非球面镜加特殊镀膜，仅用于激光加工等定制场景。
消色差生物显微镜物镜各类型汇总：

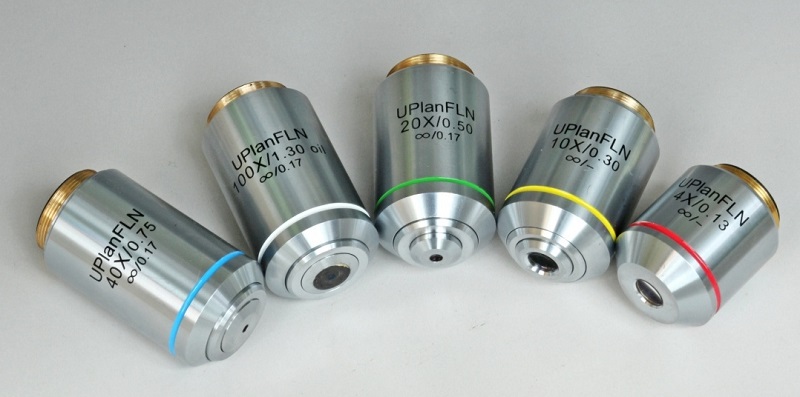

半复消色差平场物镜
|
放大倍数 |
数值孔径NA |
工作距离WD(mm) |
焦距f´(mm) |
分辨率R（μm） |
焦深DF(μm) |
物方视场on object（mm） |
像方视场on image(mm) |
螺纹尺寸screw |
|
4X |
0.13 |
17.15 |
45 |
2.58 |
43.74 |
6.25 |
25 |
4/5×1/36″ |
|
10X |
0.3 |
7.68 |
18 |
1.12 |
7.82 |
2.5 |
25 |
4/5×1/36″ |
|
20X |
0.5 |
1.96 |
9 |
0.67 |
2.53 |
1.25 |
25 |
4/5×1/36″ |
|
40X |
0.75 |
0.78 |
4.5 |
0.45 |
0.97 |
0.625 |
25 |
4/5×1/36″ |
|
100X |
1.3 |
0.15 |
1.8 |
0.26 |
0.27 |
0.25 |
22.5 |
4/5×1/36″ |
复消色差APO物镜
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨率R(μm) |
焦深DF(μm) |
物方视场on object (mm） |
像方视场on image（mm） |
螺纹尺寸screw |
|
APO 4X |
0.16 |
10.779 |
45 |
2.09 |
10.74 |
6.25 |
25 |
4/5×1/36″ |
|
APO 10X |
0.4 |
3.516 |
18 |
0.83 |
1.72 |
2.5 |
25 |
4/5×1/36″ |
|
APO 20X |
0.7 |
0.924 |
9 |
0.48 |
0.56 |
1.25 |
25 |
4/5×1/36″ |
|
APO 40X |
0.8 |
0.672 |
4.5 |
0.42 |
0.43 |
0.625 |
25 |
4/5×1/36″ |
|
APO 40Xoil |
1 |
0.241 |
4.5 |
0.33 |
0.27 |
0.625 |
25 |
4/5×1/36″ |

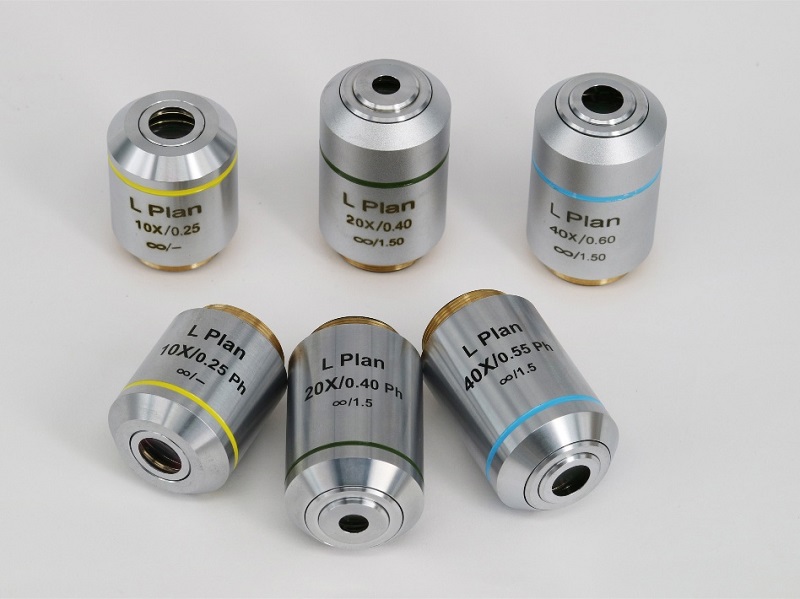

长距无限远平场消色差物镜
|
品名 |
数值孔径NA |
工作距离WD(mm) |
螺纹尺寸screw |
|
10X |
0.25 |
16.78 |
4/5×1/36″ |
|
20X |
0.4 |
5.32 |
4/5×1/36″ |
|
40X |
0.55 |
5.38 |
4/5×1/36″ |
|
60X |
0.7 |
2.98 |
4/5×1/36″ |
平场消色差无限远物镜
|
放大倍数 |
数值孔径NA |
工作距离WD(mm) |
焦距f´(mm) |
分辨率R（μm） |
焦深DF(μm) |
物方视场on object (mm） |
像方视场on image（mm） |
螺纹尺寸screw |
|
4X |
0.1 |
19.37 |
45 |
3.35 |
27.5 |
6.25 |
25 |
4/5×1/36″ |
|
10X |
0.25 |
15.86 |
18 |
1.34 |
4.4 |
2.5 |
25 |
4/5×1/36″ |
|
20X |
0.4 |
1.04 |
9 |
0.83 |
1.72 |
1.25 |
25 |
4/5×1/36″ |
|
40X |
0.65 |
0.67 |
4.5 |
0.51 |
0.65 |
0.62 |
25 |
4/5×1/36″ |
|
L-40X |
0.68 |
2.8 |
4.5 |
0.49 |
0.59 |
0.62 |
25 |
4/5×1/36″ |
|
60X |
0.8 |
0.5 |
3 |
0.41 |
0.43 |
0.4 |
25 |
4/5×1/36″ |
|
100X |
1.25 |
0.25 |
1.8 |
0.26 |
0.18 |
0.25 |
25 |
4/5×1/36″ |

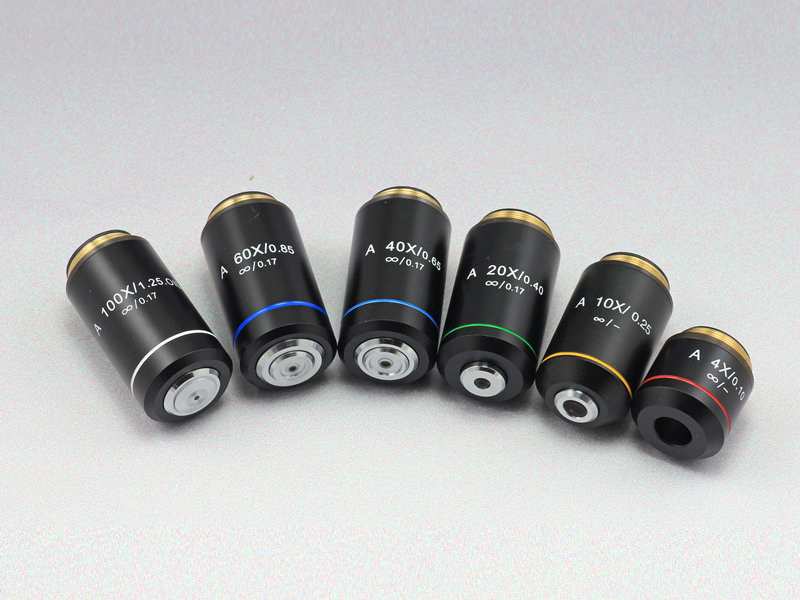

消色差物镜
|
放大倍数Magnification |
4X |
10X |
20X |
40X |
60X |
100X |
|
数值孔径 NA |
0.1 |
0.25 |
0.4 |
0.65 |
0.85 |
1.25 |
|
工作距离(mm) WD |
43.07 |
6.78 |
2.67 |
0.65 |
0.3 |
0.19 |
