PAL-20-NIR-HR-LC00 是西格玛光机（SIGMAKOKI / OptoSigma）推出的一款PAL-NIR系列20×近红外物镜，专为飞秒激光（770–790nm）及YAG激光（1064nm） 加工应用而设计。目前，PAL-20-NIR-HR-LC00 在深圳仓库保持长期现货供应。
所属品牌： OptoSigma
负责人：肖工
联系电话：13622396712 电子邮箱：team5@welloptics.cn
西格玛光机近红外用物镜，PAL-20-NIR-HR-LC00，自带保护窗
PAL-20-NIR-HR-LC00 是西格玛光机（SIGMAKOKI / OptoSigma）推出的一款PAL-NIR系列20×近红外物镜，专为飞秒激光（770–790nm）及YAG激光（1064nm） 加工应用而设计。该物镜采用 高数值孔径（NA）与无限共轭结构，具备较长的工作距离并完成场曲校正，即使在视场边缘也能获得自然、清晰的成像效果。
该型号适用于 同轴观察或激光导入系统，除近红外波段外，也可支持 532 nm 可见光脉冲激光 的应用。其激光损伤阈值参考值为 0.1 J/cm²（532 nm） 和 0.2 J/cm²（1064 nm）（脉冲宽度 10 ns、重复频率 20 Hz）。此外，物镜配备 1.8 mm 厚的可更换保护玻璃，可有效防止加工过程中飞溅碎屑造成的损伤。
目前，PAL-20-NIR-HR-LC00 在深圳仓库保持长期现货供应。

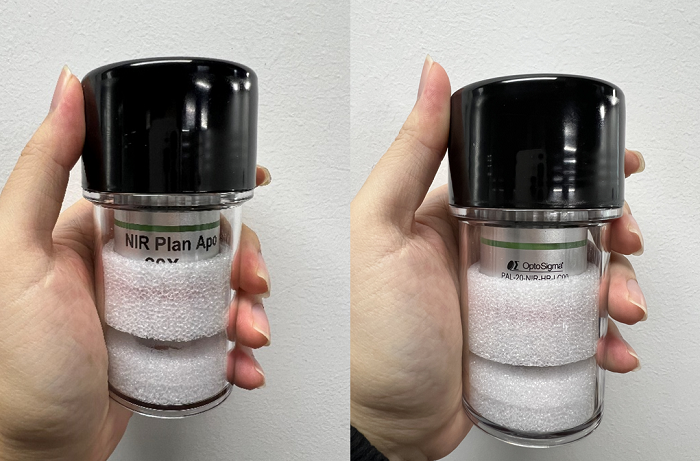

图：20x近红外用物镜PAL-20-NIR-HR-LC00实物图

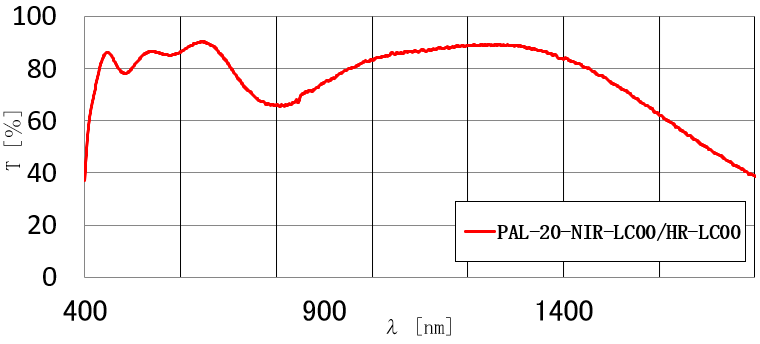

图：PAL-20-NIR-HR-LC00透过率参考图（此数据仅为参考值，请注意，它并不能保证实际产品的各项特性）
近红外物镜PAL-NIR/20x近红外用物镜/20x物镜PAL-20-NIR-HR-LC00规格参数：
|
型号 |
PAL-20-NIR-HR-LC00 |
|
镜筒标记 |
MPlanApo NIR HR 20x |
|
倍率 |
20倍 |
|
焦距ｆ |
10mm |
|
NA |
0.45 |
|
工作距离 WD |
20.0mm |
|
分辨率 |
0.61μm |
|
焦深 |
±1.4μm |
|
实际视场 (φ24目镜) |
φ1.2mm |
|
实际视场 (摄像元素 1/2英寸) |
0.24×0.32mm |
|
自重 |
0.44kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |

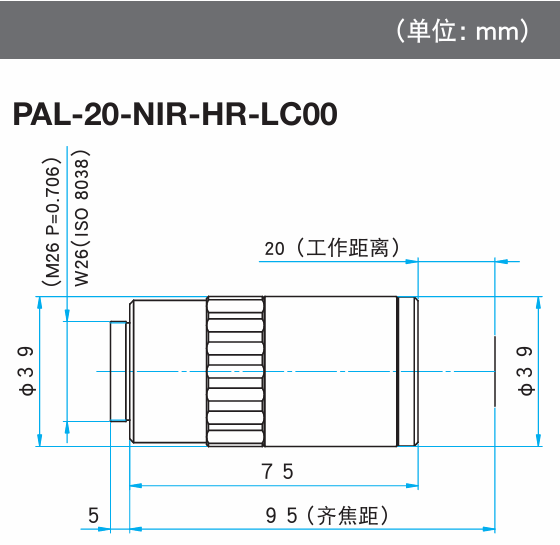

图：20x物镜 PAL-20-NIR-HR-LC00外形尺寸图，单位mm
注意，在使用该物镜进行激光加工时，请将入射光束直径扩展至约瞳径的一半，过细的光束将无法形成小聚光光斑，且能量密度过高可能导致物镜损伤；加工中产生的飞溅粉末可能污染镜面，使用时需注意防护。入射100fs以下飞秒激光时脉冲宽度可能展宽，实际倍率需根据所用管镜焦距计算（标称值以f=200mm管镜为基准）。此外，PAL-20-NIR-HR-LC00/PAL-NIR物镜在设计时已纳入保护玻璃的光学补偿，若擅自拆卸反而会破坏其成像与加工性能。
