西格玛光机10x PAL-10-NIR-A近红外用物镜，激光加工
西格玛光机（SIGMAKOKI/OptoSigma）推出的这款无限远校正物镜专为1064 nm YAG激光加工应用研发，具备高数值孔径（NA），能在激光加工中提供出色的聚焦性能。其光学结构同时对可见光波段的像差进行了补偿，使其能够实现与加工激光同光路的实时观测。该物镜具有较长的工作距离，并对场曲进行了优化，即使在视场边缘也能保持自然清晰的成像质量。非常适合同轴观察系统或激光耦合光路使用，并支持红外光观测。
激光损伤阈值方面，参考数据为：532nm波段0.1 J/cm²、1064nm波段 0.2 J/cm²（测试条件：10ns脉宽、20Hz重复频率）。深圳仓库存有PAL-10-NIR-A/PAL-10-NIR/PAL-NIR 系列，欢迎垂询。
PAL-10-NIR-A/PAL-10-NIR参数如下：
|
型号 |
PAL-10-NIR-A |
|
名称 |
MPlanApo NIR 10x |
|
倍率 |
10x |
|
焦距 ｆ |
20mm |
|
NA |
0.3 |
|
瞳孔直径 |
φ12.0mm |
|
工作距离 WD |
31.0mm |
|
分辨率(λ＝550nm) |
0.92μm |
|
焦深(λ＝550nm) |
±3.1μm |
|
实际视场 (φ24目镜) |
φ2.4mm |
|
实际视场 (摄像元素 1/2英寸) |
0.48×0.64mm |
|
激光损伤阈值 |
0.2J/cm2 波长1064nm |
|
自重 |
0.29kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |
*PAL-10-NIR已停售，PAL-10-NIR-A为在售型号，除自重像差0.01kg，参数相同。
图：PAL-10-NIR-A/PAL-10-NIR/PAL-NIR实物图

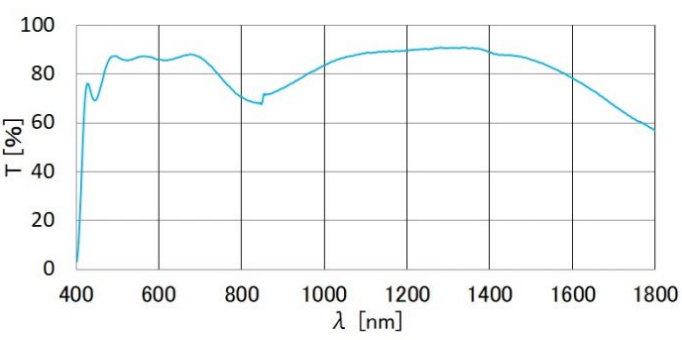

图：PAL-10-NIR-A/PAL-10-NIR透过率

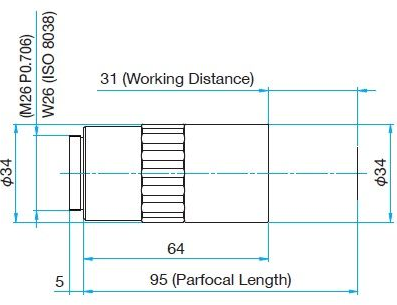

图：PAL-10-NIR-A/PAL-10-NIR尺寸图
本公司备有固定式物镜支架LHO-26。如需将PAL-NIR/10x物镜/近红外用物镜/激光加工用物镜安装于十字动支架，敬请咨询。作为完整的激光加工解决方案，我们同时供应同轴照明观察装置OUCI与激光导入组件DIMC。
PAL-NIR/10x物镜/近红外用物镜/激光加工用物镜使用时请务必注意以下事项：
为确保加工效果并保护物镜，请将入射光束直径（1/e2）扩展至约物镜瞳径的一半。光束过细不仅无法获得更小的聚光光斑，还会因能量密度升高而可能导致物镜损伤。
此外，加工飞溅物易污染镜面，请确保充分的工作距离或加装薄型保护镜片以进行防护。
关于倍率的特别说明：
产品标称倍率基于搭配f=200mm成像镜得出。使用其他厂商成像镜时，请先确认其焦距，并依据公式实际倍率=成像镜焦距/物镜焦距进行计算。
