PAL-20-NIR-HR-LC00是西格玛光机（SIGMAKOKI / OptoSigma）推出的一款PAL-NIR系列20×近红外物镜，专为飞秒激光（770–790nm） 及 YAG激光（1064nm）加工应用而设计。该物镜采用高数值孔径（NA）与无限共轭结构，具备较长的工作距离并完成场曲校正，即使在视场边缘也能获得自然、清晰的成像效果。
所属品牌： OptoSigma
负责人：肖工
联系电话：13622396712 电子邮箱：team5@welloptics.cn
西格玛光机近红外用50x物镜，PAL-50-NIR-HR-LC00
PAL-20-NIR-HR-LC00是西格玛光机（SIGMAKOKI / OptoSigma）推出的一款PAL-NIR系列20×近红外物镜，专为飞秒激光（770–790nm） 及 YAG激光（1064nm）加工应用而设计。该物镜采用高数值孔径（NA）与无限共轭结构，具备较长的工作距离并完成场曲校正，即使在视场边缘也能获得自然、清晰的成像效果。
该型号适用于 同轴观察或激光导入系统，除近红外波段外，也可支持 532 nm 可见光脉冲激光 的应用。其激光损伤阈值参考值为 0.1 J/cm²（532 nm） 和 0.2 J/cm²（1064 nm）（脉冲宽度 10 ns、重复频率 20 Hz）。此外，物镜配备 1.8 mm 厚的可更换保护玻璃，可有效防止加工过程中飞溅碎屑造成的损伤。
目前，PAL-20-NIR-HR-LC00 在深圳仓库保持长期现货供应。
PAL-50-NIR-HR-LC00/ PAL-NIR/PAL-NIR-HR参数表：
|
型号 |
PAL-50-NIR-HR-LC00 |
|
镜筒标记 |
MPlanApoNIRHR50x |
|
倍率 |
50倍 |
|
焦距ｆ |
4mm |
|
NA |
0.67 |
|
工作距离WD |
10.0mm |
|
分辨率 |
0.41μm |
|
焦深 |
±0.6μm |
|
实际视场(φ24目镜) |
φ0.48mm |
|
实际视场(摄像元素1/2英寸) |
0.10×0.13mm |
|
自重 |
0.48kg |
|
厂家 |
西格玛光机/SIGMAKOKI/OptoSigma |
该产品适用于同轴观察或激光导入系统，深圳仓库备有长期库存。同时，可搭配固定式物镜支架（LHO-26）使用；如需安装于十字动支架，欢迎进一步咨询。此外，我司还提供配套的同轴照明观察单元（OUCI-2）和激光导入用分色棱镜（DIMC）。如有定制更薄玻璃盖板物镜的需求，也欢迎随时联系。

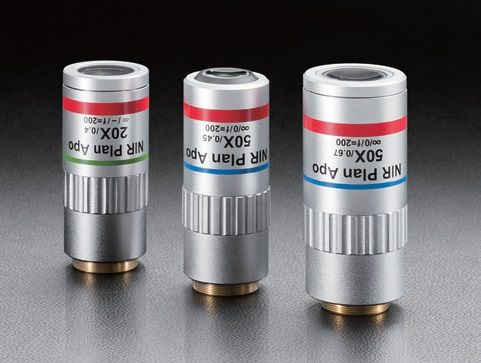

图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜实物图

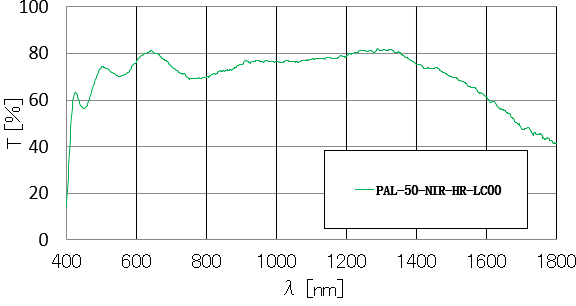

图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜透过率

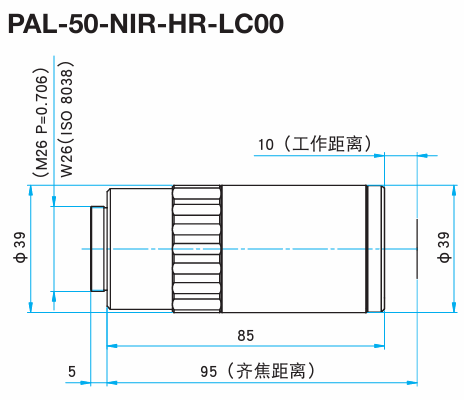

图：PAL-50-NIR-HR-LC00/PAL-NIR/PAL-NIR-HR/近红外用物镜/50x近红外用物镜/50x物镜尺寸图
注意，在使用该物镜进行激光加工时，请将入射光束直径扩展至约瞳径的一半，过细的光束将无法形成小聚光光斑，且能量密度过高可能导致物镜损伤；加工中产生的飞溅粉末可能污染镜面，使用时需注意防护。入射100fs以下飞秒激光时脉冲宽度可能展宽，实际倍率需根据所用管镜焦距计算（标称值以f=200mm管镜为基准）。此外，PAL-50-NIR-HR-LC00物镜在设计时已纳入保护玻璃的光学补偿，若擅自拆卸反而会破坏其成像与加工性能。
