这款超长平场复消色差金相物镜采用无限远校正系统（焦距200mm，齐焦距离95mm）。它覆盖了从UL2X（数值孔径0.055，工作距离33.72mm）到UL100X（数值孔径0.7，工作距离7.1mm）的所有型号。其分辨率可达0.5微米，焦深范围在0.56到90.9微米之间，物方视场从0.25到12.5毫米，而像方视场则固定为25毫米。
所属品牌：
负责人：肖工
联系电话：13622396712 电子邮箱：team5@welloptics.cn

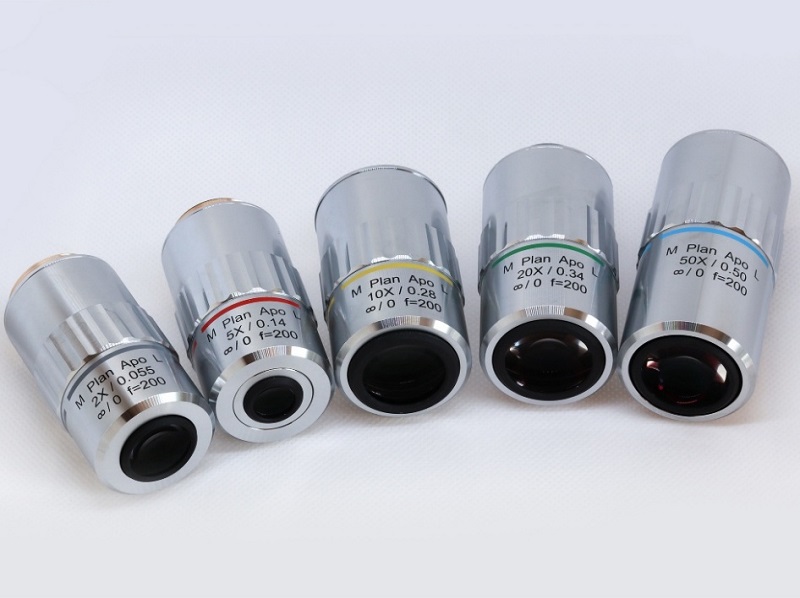

超长平场复消色差金相物镜，95mm齐焦距离，无限远校正
这款超长平场复消色差金相物镜采用无限远校正系统（焦距200mm，齐焦距离95mm）。它覆盖了从UL2X（数值孔径0.055，工作距离33.72mm）到UL100X（数值孔径0.7，工作距离7.1mm）的所有型号。其分辨率可达0.5微米，焦深范围在0.56到90.9微米之间，物方视场从0.25到12.5毫米，而像方视场则固定为25毫米。长工作距离平场复消色差物镜作为APO级高端物镜，融合平场校正与复消色差技术，有效解决视场弯曲与多波长色差问题，远场校正长工作距离物镜适用于金属热处理质量控制、半导体纳米缺陷检测等材料领域“微观诊断”场景，支持科研级显微镜、激光加工及超分辨成像。金相显微镜平场复消色差物镜因为其超长工作距离设计（最大33.72mm）减少样品干扰，国产高端品质满足工业生产与科研检测的高精度成像需求。

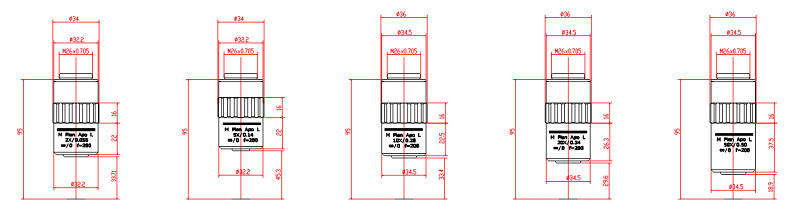

超长平场复消色差金相物镜尺寸图（无限远校正、焦距=200mm，齐焦距离95mm）：
远场校正长工作距离物镜参数列表
|
品名 |
数值孔径NA |
工作距离WD(mm) |
焦距f(mm) |
分辨率R(μm) |
焦深DF(μm) |
物方视场On object（mm） |
像方视场on image(mm) |
|
UL2X |
0.055 |
33.72 |
100 |
6.1 |
90.9 |
12.5 |
25 |
|
UL5X |
0.14 |
33.61/45.3 |
40 |
2.2 |
14.03 |
5 |
25 |
|
UL10X |
0.28 |
33.4 |
20 |
1.2 |
3.5 |
2.5 |
25 |
|
UL20X |
0.34 |
29.56 |
10 |
0.8 |
2.68 |
1.25 |
25 |
|
UL50X |
0.5 |
18.9 |
4 |
0.7 |
1.19 |
0.5 |
25 |
|
UL100X |
0.7 |
7.1 |
2 |
0.5 |
0.56 |
0.25 |
25 |
无限远校正系统是现代光学显微镜的主流光学设计，其核心特征是物镜将样本成像于无限远，而非有限距离的像平面。物镜与管镜协同校正，无固定的筒长，相比较于传统有限远校正物镜其精度更高，更加适用于科研级显微镜、激光加工、超分辨成像等应用
国产平场复消色差物镜通过反射照明与专业物镜设计，成为材料领域“微观诊断”的核心工具，从金属热处理质量控制到半导体纳米级缺陷检测，其高景深、抗干扰的成像能力，为工业生产与科研提供了关键的微观形貌信息。
国产平场复消色差物镜其中“平场复消色差”是光学显微成像领域的高端物镜类型，融合了“平场校正”与“复消色差校正”两项核心技术，旨在解决视场弯曲和多波长色差问题，适用于高分辨率、高精度的科研与工业检测场景。其色差校正程度较一般消色差物镜高，通常标有APO字样，是观察和显微照相用的一流物镜。
