美国Wasatch Photonics推出的激光脉冲压缩光栅，是一款专为高功率超快激光器设计的增强型VPH（体相位全息）透射光栅。该系列产品在脉冲压缩与拉伸应用中表现卓越，同时具备市场领先的高衍射效率，并能有效抑制重影与杂散光。
所属品牌： Wasatch Photonics
负责人：叶高兴
联系电话：13670216712 电子邮箱：gxye@welloptics.cn
Wasatch Photonics脉冲压缩光栅VPH，300-2500nm，衍射效率98%
美国Wasatch Photonics推出的激光脉冲压缩光栅，是一款专为高功率超快激光器设计的增强型VPH（体相位全息）透射光栅。该系列产品在脉冲压缩与拉伸应用中表现卓越，同时具备市场领先的高衍射效率，并能有效抑制重影与杂散光。与表面浮雕光栅不同，Wasatch Photonics的激光脉冲压缩VPH光栅可以轻松清洁和处理，可从库存激光脉冲压缩光栅系列中进行选择，或定制符合OEM设计和材料的VPH脉冲压缩光栅。
VPH光栅, 用于脉冲压缩/ VPH透射光栅的规格参数：
|
规格 |
WP-800/1030-xx |
WP-1250/1030-xx |
WP-1800/1030-xx |
|
波长 |
980-1080 nm |
1020-1040 nm |
1020-1040 nm |
|
衍射效率 |
96-98%* |
94-96%* |
94-96%* |
|
空间频率Spatial Frequency |
800±0.5 lines/mm |
1250±0.5 lines/mm |
1800±0.5 lines/mm |
|
入射角(AOI) |
24.3°@1030 nm |
40.1°@1030 nm |
68.0°@1030 nm |
|
尺寸 (-xx) |
25x35x4mm 30x45x6mm |
30x90x6mm |
25x25x6mm |
|
波前畸变 |
< λ/5 rms@633 nm over a 25 mm diameter |
||
|
表面质量 |
60-40 scratch-dig |
||
|
AR镀膜 |
针对指定波长范围及AOI进行优化 |
||
* 定制激光脉冲压缩VPH光栅时，所需的最低效率将决定单价，最高可达98%。

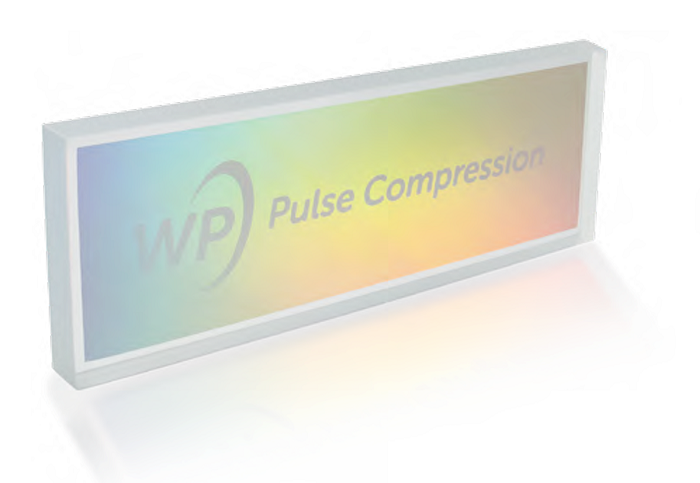

VPH光栅, 用于脉冲压缩/脉冲压缩光栅VPH/激光脉冲压缩VPH光栅图示
激光脉冲压缩光栅VPH的特点和优势：
- 一阶衍射效率高达98%
- 全光谱带高透射率
- 衍射波前畸变低，散射最小
- 全通光孔径衍射效率均匀，极小化光束畸变
- 适用于高脉冲能量应用场景
- 坚固设计便于清洁与操作
- 极大化光学设计灵活性
更高效、更均匀；更低的波前畸变的激光脉冲压缩光栅VPH（体相位全息衍射光栅）：
美国Wasatch Photonics的VPH体相位全息光栅性能无与伦比，比传统表面浮雕光栅更具耐久性。专有工艺将体相位全息衍射光栅结构封装于坚固外壳中，便于操作与清洁。众多设计师采用透射式脉冲压缩腔设计，因其布局灵活紧凑且常采用折叠结构。美国Wasatch Photonics提供均匀效率、最小散射和低波前畸变特性，确保生成极短、极纯净的脉冲。用户可选择库存VPH体相位全息光栅用于研究，或联系我们探讨为您定制超高效率方案（波长范围300-2500nm）。
VPH光栅, 用于脉冲压缩——OEM解决方案：
在Wasatch Photonics，专注批量生产高质量VPH脉冲压缩光栅所需的工艺与计量技术，支持波长高达2500nm的光谱范围。与OEM合作伙伴在每个设计和测试流程中紧密协作，建立客户专属测试夹具，从而减轻进厂测试负担，确保系统即插即用性能。还支持高达300GW/cm²的强度（适用于100-200fs脉冲、<50W systems）或几kW/cm2的强度（适用于连续波）。

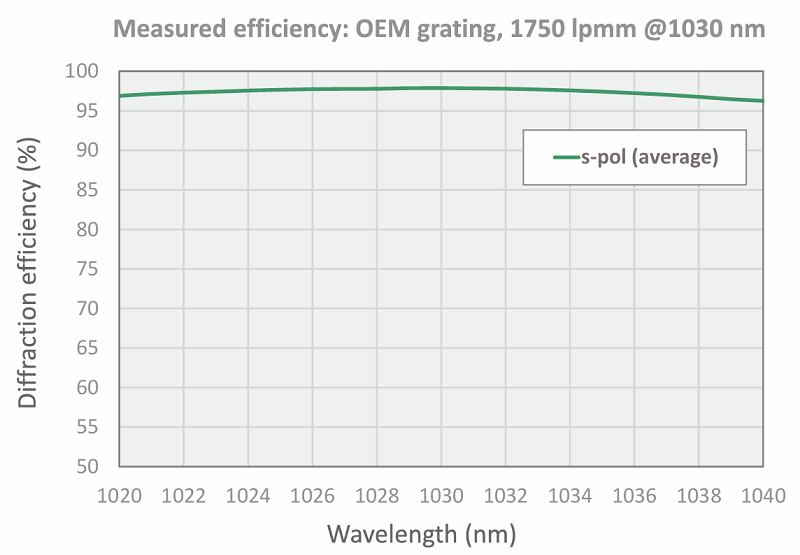

OEM光栅/ VPH透射光栅衍射效率参考图
Wasatch Photonics对每片透射光栅以及VPH脉冲压缩光栅进行测量，以确保其具备卓越的一阶衍射效率。许多其他供应商仅提供理论总衍射效率曲线，该数据包含其他阶次衍射，无法真实反映实际性能表现。
