激光调谐平面光栅

本文介绍的是用于激光调谐的平面光栅（英文名：Plane Gratings for laser tuning），其具有极低的杂散光和高效率，并针对特定应用进行了优化。这些光栅也被称为高效率激光调谐衍射光栅。Spectrogon提供的光栅波长范围为200至2000纳米，并且能够根据客户需求提供定制服务。

所属品牌： 瑞典Spectrogon

负责人：叶高兴
联系电话：13670216712 电子邮箱：gxye@welloptics.cn

产品介绍

激光调谐平面光栅，Littrow配置,支持高效率衍射(>90%)，400-4600nm

Spectrogon是一家来自瑞典的光学元件供应商，专注于提供基于干涉和衍射技术的先进光学组件与子系统，特别是在衍射光学元件领域，凭借其卓越的技术和声誉，成为行业内的领先公司。Spectrogon的主要产品是衍射全息光栅，本文介绍的是用于激光调谐的平面光栅（英文名：Plane Gratings for laser tuning），其具有极低的杂散光和高效率，并针对特定应用进行了优化。这些光栅也被称为高效率激光调谐衍射光栅。Spectrogon提供的光栅波长范围为200至2000纳米，并且能够根据客户需求提供定制服务。

瑞典Spectrogon激光波长调谐平面光栅/高效率激光调谐衍射光栅的标准型号表：

注：所示Spectrogon光栅中的激光波长调谐平面光栅(Plane Gratings for laser tuning)的效率曲线仅适用于指定几何结构和波长，实际值可能因使用几何结构和测量技术而有所不同。

产品编号Art no	描述(Z)	优化波长(nm)	偏差(Deg)	最小效率%(TM/-1)
715.706.570	G 0600 14x76x16 VIS (Z)	633	82	29
715.702.360	G 0800 10x15x10 NIR	1550	57	92
715.702.280	G 0900 10x15x10 NIR	1550	60	92
715.702.270	G 0900 13x29x10 NIR	1550	75	85
715.702.300	G 0900 15x15x10 1550 nm	1550	70	90
715.702.290	G 0900 15x15x10 NIR	1550	75	85
715.702.340	G 0900 15x20x10 NIR	1550	75	85
715.705.020	G 0900 30x30x6 NIR	1065	75	43
715.702.390	G 0930 10x15x10 NIR	1550	75	85
715.702.380	G 0955 10x15x10 NIR	1500	75	85
715.702.230	G 0990 10x15x10 NIR	1400	60	90
715.702.930	G 1050 10x15x10 NIR	1310	75	85
715.704.820	G 1200 15x60x10 NIR	1240	85	60
715.705.700	G 1200 20x20x6 NIR	980	75	90
715.703.290	G 1200 20x90x16 NIR	1050	80	78
715.704.040	G 1350 15x60x10 NIR	1240	85	60
715.706.230	L 1600 10x15x6 NIR	900	Dev 0-10°	90
715.705.060	G 1600 10x25x10 NIR	780	75	85
715.705.720	G 1630 10x25x10 NIR	830	66	90
715.702.780	G 1700 10x25x10 NIR	780	85	50
715.000038	G 1800 10x20x6 NIR	633	85	62
715.705.500	G 1800 10x25x6 NIR	975	75	85
715.704.950	G 1800 20x70x15 VIS	650	80	70
715.703.900	G 1800 20x90x16 VIS-NIR	800	74	80
715.703.650	G 1800 20x90x16 VIS-NIR	800	85	45
715.700.790	G 2400 10x25x10 VIS-NIR	633	75	75
715.705.100	G 2400 10x30x6 VIS	550	80	68
715.705.430	G 2400 12.5×62.5×10 VIS-NIR	575	80	65
715.702.880	G 2400 15x60x10 VIS-NIR	590	81	50
715.704.960	G 2400 20x70x15 VIS	500	80	70
715.703.660	G 2400 20x90x16 VIS	514	85	46
715.704.970	G 3000 20x70x15 VIS	500	86	37
715.702.760	G 3000 20x90x16 VIS	470	85	42
715.704.980	G 3600 20x70x15 VIS	400	80	60

W、H 的标准公差：±0.2mm，Thk±0.5mm，CA>每个尺寸的90%。

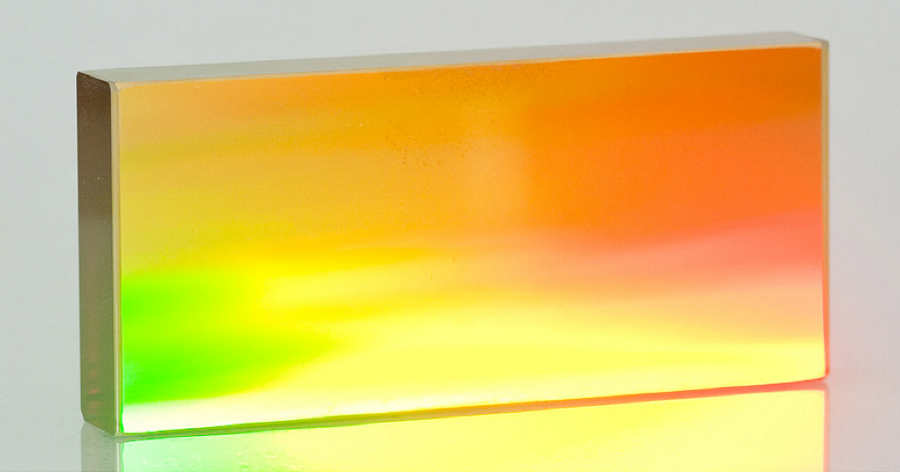

Spectrogon光栅/激光调谐平面光栅(Plane Gratings for laser tuning)图示

订购瑞典Spectrogon激光调谐平面光栅/用于激光调谐的平面光栅(Plane Gratings for laser tuning)时，请参照以下格式，或从下方标准Spectrogon光栅列表中选择。

G 1100 W x H x Thk 1200-1600nm (TM/-1) constant incidence angle 75°

- G代表掠入射光栅，P代表Plano，L代表Littrow光栅（可选信息）

- 1100是凹槽密度(凹槽频率)，单位：凹槽grooves/mm

- W是与光栅槽平行的基材尺寸，单位：mm

- H是与光栅槽垂直的基材尺寸，单位：mm

- Thk是毛坯料的厚度，单位：mm

- 1200-1600nm是所需的优化范围，也可指定波长范围或具有峰值波长的范围

- (TM/-1)是所需的偏振状态和衍射阶次，光栅应针对此进行优化。TE以及平均值(TM+TE)/2也可指定

- 恒定偏差10°是光栅应优化的配置，也可指定恒定入射角θ°

其他规格的激光调谐平面光栅/用于激光调谐的平面光栅/高效率激光调谐衍射光栅可根据需求定制，请联系我们！

用于激光调谐的平面光栅Plane Gratings for laser tuning：

激光波长调谐平面光栅是专为激光波长调谐而设计的全息光栅，例如染料激光器、钛蓝宝石或外腔二极管激光器。凹槽深度经过优化，可在一种偏振状态下产生极大效率。

极低杂散光：

用于染料激光光栅的全息母版采用与低杂散光光栅相同的技术制造，这产生了非常少量的散射光，与良好的前表面铝镜的散射光相当。

高效率High efficiency：

这些正弦凹槽光栅的凹槽深度经过优化，可为TM偏振（垂直于凹槽的电矢量）提供极大效率。根据波长和配置，TM效率可能超过80%，在某些情况下优于90%（绝对效率）。

Littrow光栅Littrow gratings：

Littrow安装座或自动准直器是激光调谐的经典配置，激光束必须通过腔内光学器件进行扩展，以填充光栅孔径并获得高分辨率。Littrow配置也经常用于二极管激光器的外腔调谐，特别是在近红外中，可以实现非常高的效率（>90%）。

掠入射利特曼光栅Grazing incidence Littman gratings：

掠入射配置（或称利特曼配置）是染料激光器调谐常用的配置方式。该配置无需光束扩展，通过以固定掠入射角照射光栅即可实现高分辨率调谐，采用可倾斜平面镜实现波长调谐。
