美国OptiGrate推出的BragGrate™调谐器（BragGrate™ Tuner）是一种反射型体布拉格光栅，其在孔径方向上引入单向变化的周期结构，并记录在块状感光硅酸盐玻璃中。这类反射式可调谐布拉格光栅（TCBG）可作为激光谐振腔中的输出耦合元件或高反射镜使用，不仅能够对激光输出光谱进行有效稳定，还可实现激光波长的可调控制。
所属品牌： Optigrate
负责人：叶高兴
联系电话：13670216712 电子邮箱：gxye@welloptics.cn
反射式调谐布拉格光栅TCBG，衍射效率5-99%，调谐范围1-30nm，高LIDT

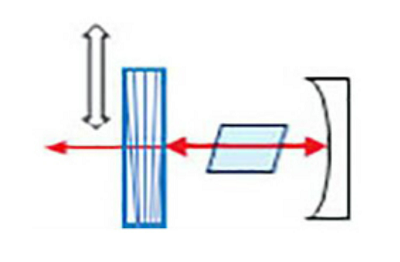

美国OptiGrate推出的BragGrate™调谐器（BragGrate™ Tuner）是一种反射型体布拉格光栅，其在孔径方向上引入单向变化的周期结构，并记录在块状感光硅酸盐玻璃中。这类反射式可调谐布拉格光栅（TCBG）可作为激光谐振腔中的输出耦合元件或高反射镜使用，不仅能够对激光输出光谱进行有效稳定，还可实现激光波长的可调控制。高激光损伤阈值使这款体布拉格光栅适用于高功率、高能量脉冲激光器。基于TCBG的可调谐激光器结构简单、体积紧凑且性能可靠，波长调谐仅需对光栅进行线性平移，无需角度调整。搭载TCBG的激光器可在空间光调制器（SLM）模式下运行。
美国OptiGrate横向啁啾布拉格光栅TCBG的产品规格：
- 光谱范围：600-2500nm
- 衍射效率：5-99%
- 光谱带宽（全宽半高，FWHM）：50-500GHz
- 调谐范围：1-30nm
- 线性调谐：全孔径范围内线性调谐
- 典型孔径：5×20mm；20×20mm
- 用于闲频光/信号控制的多路复用光栅
美国OptiGrate横向啁啾布拉格光栅TCBG优势与特点：
- 调谐范围超过20nm
- 高功率/高光辐射
- 高工作温度
- 连续调谐，无模式跳变
- 宽范围单频SF调谐
- 紧凑/简单腔体设计
- BragGrate™调谐器(BragGrate™ Tuner)/反射式调谐布拉格光栅TCBG的主要优势在于其高激光器损伤阈值（LIDT），这使得该元件适用于可调谐脉冲激光器（如Q开关激光器、光学参量振荡器、光学放大器等）。
使用横向啁啾布拉格光栅TCBG的光纤激光器性能
BragGrate™调谐器/体布拉格光栅的应用：
- 可调谐输出耦合器
- 可调谐全反射镜
- 可调谐滤波器
- 光谱束组合
反射式调谐布拉格光栅TCBG(BragGrate™ Tuner)在795nm处的调谐范围
